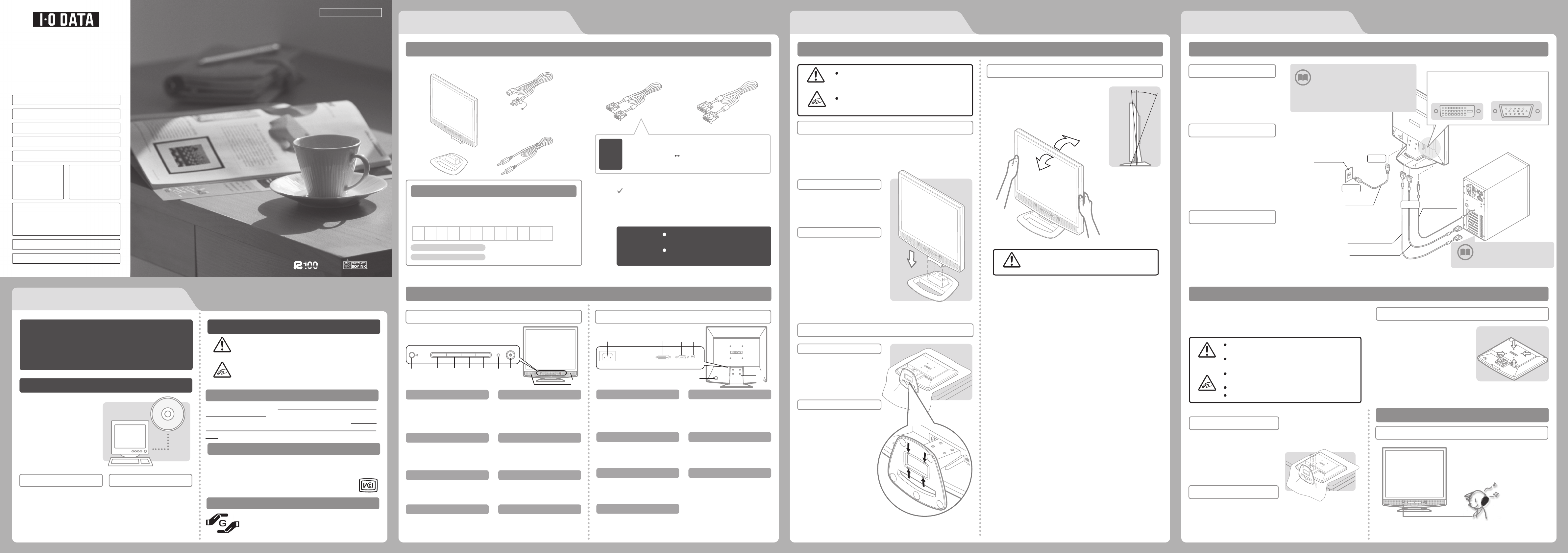

説明書 アイ·オー·データ LCD-AD195GB 液晶モニター

説明書

MENU MENU 㧙㧙 㧗 AUTO AUTO

AC IN DIGITAL ANALOG AUDIO

1.準備しよう 2.設置しよう

別紙「必ずお読みください」も

ご覧ください。

はじめに

安全上ご注意いただくことを記号を使って表示します。

よくお読みいただき、正しいお取り扱いをお願いします。

「LCDシリーズサポートソ

フト」(CD-ROM)内には、

オンラインマニュアルが収

録されています。オンライ

ンマニュアルには、表示の

調整/設定方法や、本製品の

仕様について記載されてい

ます。

箱の中身を確認します 製品の取り扱いについて パソコンに接続します

3.接続しよう

アームを取り付ける場合は

イヤホン/スピーカー接続

その他の機能

本製品のフォン端子にお持ちの

イヤホンやスピーカーを接続し

てお使いいだだけます。

必要に応じて台座を取り外し、VESA規格に準拠した市販の

アームなどの固定器具を取り付けることができます。

アームや、アーム取り付け用ネジは別途ご用意ください。

オンラインマニュアルを活用しよう

手順.1 手順.2

手順.1

手順.2

4箇所のネジ穴を利用してご用

意いただいた固定器具を取り

付けてください。

固定用のネジは4mm×10mm×0.7mmピ

ッチのものをお使いください。本製品のスタ

ンドを除いた質量は以下のようになります。

固定器具は本製品の質量に耐えられるよう

な100mmピッチのものをご利用ください。

添付の「LCDシリーズサポート

ソフト」（CD-ROM）を、CD-

ROMドライブにセットします。

→オンラインマニュアルが表示され

 ます。

→自動的にオートランメニューが

 表示されます。

このたびは、弊社製液晶ディスプレイを

お買い上げいただき、誠にありがとうございます。

ご使用の前に「本書」をよくお読みいただき、

正しいお取り扱いをお願いいたします。

ご注意

Power Macintosh

※1

でアナログ接続ケーブルをお使いになる

場合は、別途市販のMacintosh専用交換コネクター

※2

（D-sub15ピン（メス） 専用D-sub15ピン(オス))が必要です。

※1：PowerMacintoshG3/G4/G5は除きます。

※2：セパレートシンクで使用してください。

必ずお守りください

作業中は、液晶ディスプレイを床などに落としたり、パ

ネルを傷つけたりしないように十分ご注意ください。

作業の際には、柔らかい布などを敷いて、パネルに傷

がつかないようにしてください。

電源を切り、全てのケーブルを外した状態で作業を行

ってください。

ご用意いただいた固定器具の取扱説明書もご覧ください。

取り外したネジ、台座は大切に保管してください。

手をはさまない

注意

手順.3

台座ネックの4箇所のネジをはず

し、台座をはずします。

平らなところではなく、下図のように机の端

で行ってください。

□アナログ接続ケーブル

(約1.5m)

各部の機能説明  下記では、台座底板を液晶ディスプレイ本体に取り付けたあとの図で説明します。

万一、不足品がございましたら弊社サ

ポートセンターまでご連絡ください。

箱・梱包材は大切に保管し、修理など

輸送の際にご使用ください。

ご注意

②

DIGITALコネクター

添付のデジタル接続ケーブルを

接続します。

正面 背面

□液晶ディスプレイ本体

□LCDシリーズサポートソフト（CD-ROM）

□LCD-AD195Gシリーズ取扱説明書(本書)

□LCDシリーズ取扱説明書「必ずお読みください」

□「ピックアップリペアサービス」のご案内

□ハードウェア保証書

□ACケーブル(約1.8m)

19型液晶ディスプレイ

LCD-AD195Gシリーズ

［オンラインマニュアル］をクリ

ックし、「LCD-AD195Gシリー

ズ」を選択後「オンラインマニュ

アル」ボタンをクリックします。

M-MANU200260-02

②［MENU］ボタン

調整/設定メニューの表示、調整/設定項

目の決定などに使います。長押し(約3秒)

でメニューをロック/ロック解除できます。

③［

-

］ボタン

調整/設定メニューの選択や調整値やス

ピーカー音量を減らすときに使います。

④［＋］ボタン

調整/設定メニューの選択や調整値やス

ピーカー音量を増やすときに使います。

③

ANALOGコネクター

添付のアナログ接続ケーブルを

接続します。

⑤盗難防止ホール

必要に応じて市販のセキュリテ

ィケーブルを取り付けることが

できます。

①ACINコネクター

添付のACケーブルを接続しま

す。

⑥LEDランプ

電源がONになるとLEDランプ

が緑色に点灯し、省電力モード

時は橙色になります。

⑦電源ボタン

電源のON、OFFを行います。

④

AUDIOコネクター

添付のオーディオケーブルを接

続します。

⑧

ディスプレイ部

□台座底板

①フォン端子

ヘッドホンやスピーカーを接続

します。

⑧スピーカー

音声を出力します。

⑥台座ネック

別途固定器具を取りつける場合

は外すことができます。

⑦台座底板

本製品を机の上などに設置する

場合は、液晶ディスプレイ本体

に台座底板を取り付ける必要が

あります。

取り付け方法については【2.設置し

よう】をご覧ください。

□オーディオケーブル

(約1.8m)

□デジタル接続ケーブル

(約2.0m)

⑤

□アナログ接続ケーブル

(約1.5m)

⑤AUTOボタン

アナログ/デジタル入力の切替や調整/設定メ

ニューの終了などに使います。長押し（約2秒）

でアナログ入力時の調整を自動で行います。

作業中は、液晶ディスプレイを床などに落とし

たり、パネルを傷つけたりしないように十分ご

注意ください。

作業の際には、手や指をはさまないように気を

つけてください。

注意

チルト調整

本製品のディスプレイ部は前に5°、後

ろに20°の範囲で調整してください。

調整の際は、下図のように両手で左右のフレーム部

分を持ちながら角度の調節を行ってください。

この範囲以上に倒してご使用になると、本製品

が転倒するおそれがあります。

注意

20

°

5°

台座底板を取り外すには

台座を取り付けるには

本製品を箱から取り出した時点では、台座底板は外された状

態になっています。

本製品を机の上などに設置する場合は、液晶ディスプレイ本

体に台座底板を取り付ける必要があります。

手順.1

台座底板を机の上などの平

らなところに置きます。

手順.2

両手で液晶ディスプレイのフ

レーム部分を持ち、台座ネッ

クを台座底板のくぼみに合わ

せてはめこみます。

手順.2

台座底板裏面のツメ（4箇所）

をそれぞれ矢印の方向に押し

て、台座底板を液晶ディスプ

レイ本体から取り外します。

添付のACケーブルをACコネ

クターに接続します。

ACケーブルは、ACコネクターの奥まで

しっかりと差し込んでください。

手順.1

手順.3

本製品のACケーブルをACコ

ンセントに接続します。

手順.2

本製品のコネクターとパソコ

ンのコネクターを、添付の接続

ケーブルで接続します。

各接続ケーブルは必ず添付のものを使

用し、接続ケーブルのコネクターは、左

右のネジを締めて固定してください。

本製品のスピーカーを使用しない場合、

オーディオケーブルの接続は不要です。

ACコンセント

ACケーブル

手順.3

手順.1

パソコンの各コネクターの位

置は、パソコンの取扱説明書

にてご確認ください。

参考

オーディオケーブル

デジタル接続ケーブル

アナログ接続ケーブル

手順.1

下に柔らかい布などを敷き、

パネル面を下にして本製品を

置きます。

取扱説明書

その他

はじめに

1.準備しよう

2.設置しよう

3.接続しよう

4.使ってみよう

困ったときには

パソコン本体へ接続するだ

けでお使いいただけます。

WindowsXP/2000、

Macintosh

をお使いの方は

【Windows Me/98を

お使いの場合】の手順

を行います。

WindowsMe/98

をお使いの方は

便利な使い方

用途に合わせた最適な画面設定がパソコンのマウス

操作で行えます。

※Macintoshには対応しておりません。

DisplayManagerを活用しよう

ユーザー登録をする際や、弊社ホームページよりサポートソフトをダウンロードす

る際にS/N（シリアル番号)が必要な場合があります。S/Nは本製品の背面に貼られ

ているシールに印字されている12桁の英数字です。（例：ABC1234567ZX）

↓S/N（シリアル番号)をメモしてください。

ユーザー登録やサポートソフトのダウンロードについて

ユーザー登録

サポートソフトのダウンロード

http://www.iodata.jp/regist/

http://www.iodata.jp/lib/

ACIN

AUDIOANALOG

DIGITAL

MENU− ＋AUTOMENU− ＋AUTO

①

参考

アナログ接続とデジタル接続の両方を行う

こともできます。

例えば、パソコンが2台あり、一方がデジタ

ル出力、もう一方がアナログ出力なら、

両方を接続し

、

[AUTO]ボタンで切り替え

て表示することができます。

接続ケーブルのコネクターは、左右のネジで

しっかり固定します。

ANALOGコネクター

DIGITALコネクター

手順.2

MENU MENU 㧙㧙 㧗 AUTO AUTO

ネジ穴の位置

下に柔らかい布などを敷き、パネル面を下にして本製品を置きます。

LCD-AD195GW/AD195GB：   約5.0kg

LCD-AD195GW-P/AD195GB-P： 約5.8kg

手をはさまない

⑥

⑦

VCCI規格について

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に

基づくクラスＢ情報技術装置です。この装置は、家庭環境で使用するこ

とを目的としていますが、この装置がラジオやテレビジョン受信機に

近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。

この表示を無視して誤った取り扱いをすると、人が

損傷を負う可能性又は物的損害のみの発生が想定

される内容を示しています。

ディスプレイの角度および高さ調整時や設置作業時

に、手や指をはさまないように気をつけてください。

けがの原因となることがあります。

手をはさまない

注意

輝点・滅点について

液晶ディスプレイは、表示面上に滅点（点灯しない点）や輝点（点灯したままの

点）がある場合があります。これは、液晶パネル自体が99.9995％以上の有効

画素と0.0005％の画素欠けや輝点をもつことによるものです。故障あるい

は不良ではありません。修理交換の対象とはなりませんので、予めご了承くだ

さい。

J-Mossについて

資源有効利用促進法、JISC0950に定める化学物質

の含有情報は以下をご覧ください。

   http://www.iodata.jp/jmoss/

②③④⑤⑥⑦

①

②

③④

大豆インキを

使用しています

古紙パルプ配合率

100%再生紙を

使用しています
