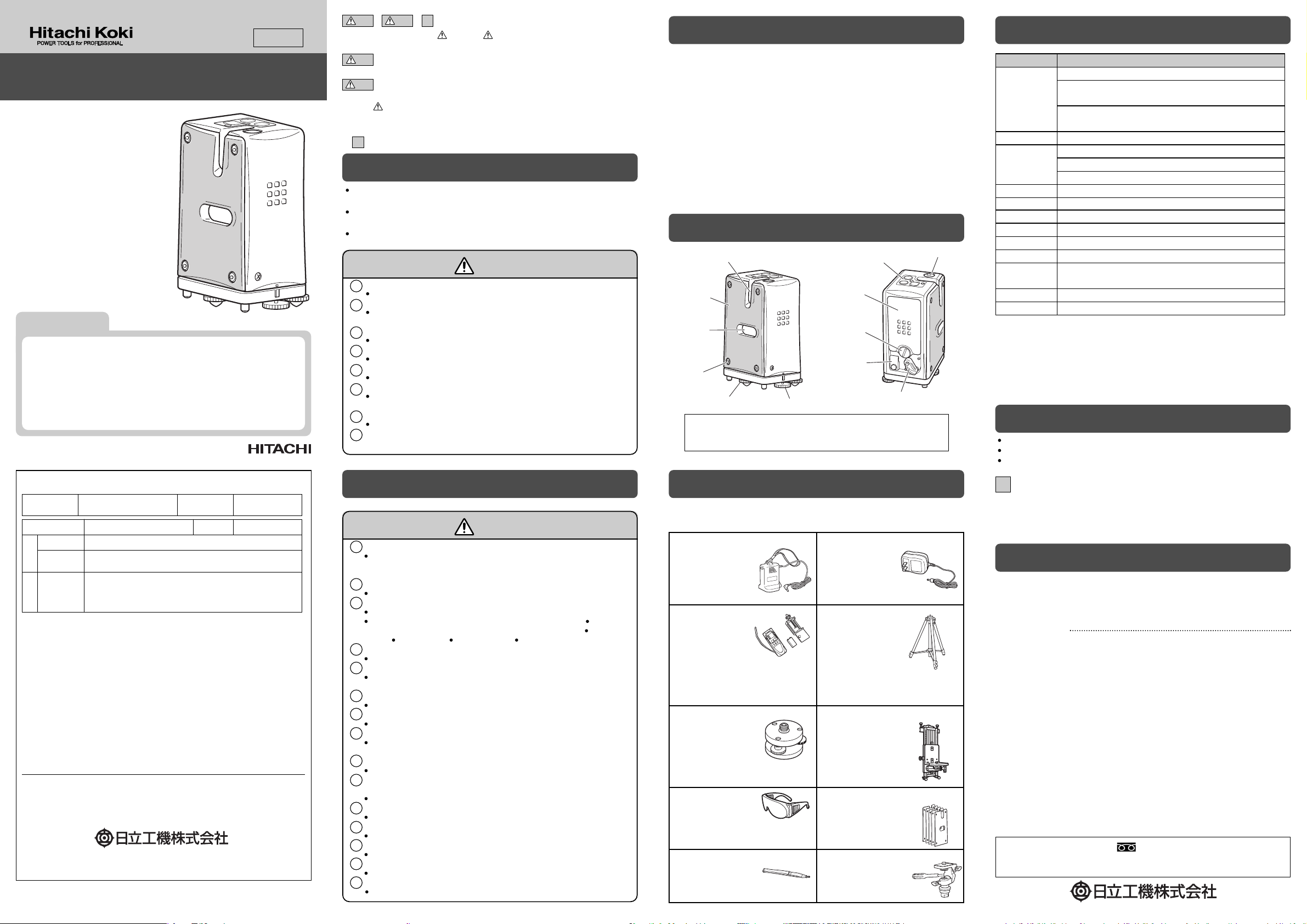

形名 UG２５S H
使用電源
単３乾電池 ２本
ＤＣアダプター（別売部品
※１
）：Ni
ー
Cd
、
Ni
ー
MH
、Li
ー
ion蓄電池
入力電圧
９．６/１２/ １４．４Ｖ
（
１４．４Ｖ
はLi
ー
ionのみ） 出力電圧５Ｖ
ＡＣアダプター（別売部品）：
単相交流５０/６０Ｈｚ 共用
入力電圧１００Ｖ 出力電圧５Ｖ
使用距離 １０
ｍ
（受光器
※
使用時２５
ｍ
）※受光器は別売です
レーザー
水平・垂直ライン：可視光半導体レーザー ６３５
ｎｍ
出力：１
ｍ
Ｗ以下
レーザークラス：クラス１M
※２
指示精度 水平・垂直ライン ±１
ｍｍ
／１０m
線 幅 １．５
ｍｍ
／５ｍ
自動補正範囲 ±２°（範囲外ライン消灯）
制動方式 磁気ブレーキ式
防滴防じん 保護等級ＩＰ５４
※３
相当
使用時間
（全ライン点灯）
約１６時間
（アルカリ乾電池使用）
機体の大きさ 幅７２
ｍｍ
×奥行５７
ｍｍ
×高さ１１３
ｍｍ
質 量 ４４０ｇ（乾電池を含む）
ライン照射角 水平９０°以上、垂直１３０°以上
DCアダプター
電源に日立コードレス
工具用蓄電池を使用す
る場合にお使いくださ
い。
（使い方は裏面参照）
ACアダプター
電源に単相交流１００
Ｖを使用する場合に
お使いください。
（使い方は裏面参照）
受光器セット
屋外や明るい場所でラ
インが見えにくい場合
にお使いください。
（使い方は受光器の取扱説明書を参照
ください。）
三脚
機体の設置高さを変
えて作業する場合に
お使いください。
大きさは２タイプあ
ります。
（高さ５３５〜１６００
ｍｍ
）
（高さ４０５〜１１３０
ｍｍ
）
（使い方は裏面参照）
整準台
三脚、軽天マウントを
使用する場合の水準調
整にお使いください。
（使い方は裏面参照）
軽天マウント
三脚の届かない高所での
水平出し作業にお使いく
ださい。
（使い方は軽天マウント
の取扱説明書を参照く
ださい。）
メガネ
明るい場所でラインが
見やすくなります。
（レーザー光から目を保護するものでは
ありません。）
着せ替えシート（６枚入）
シートを交換して、お好
みの外観色に変えること
ができます。
（使い方は裏面参照）
傾斜雲台
傾斜したラインを照射す
る作業にお使いください。
ストラップ
収納バッグを肩から下
げて持ち運びできます。
注 意
使用前、使用後には必ず精度確認をしてください。
故障した状態で使用すると、誤作業の原因になります。
(詳細は、裏面の「傾斜時のライン消灯」「垂直ライン」「水平ラインの左右
方向」「水平ラインの仰角方向」の全項目を確認してください。）
０℃〜４０℃の環境で使用してください。
上記環境外では精度不良や、レーザー光が照射しない場合があります。
次のような場所には置かないでください。
精度不良や故障の原因になります。
直射日光の当たる所や、暖房器具の近くなどの高温になる所 ダッシュボ
ード、トランク、荷台や直射日光下で窓を閉め切った車内 磁気を帯び
た所 振動の多い所 ほこりの多い所 濡れた所や湿気の多い所
結露の状態では使用しないでください。
精度不良や故障の原因になります。
故障のまま使用しないでください。
すぐに使用を中止して、お買い求めの販売店または日立工機電動工具セ
ンターに依頼してください。
落下したり、転倒などの強い振動を与えないでください。
落下したり、転倒した場合は、精度を確認するか修理に出してください。
雨や水にぬらさないでください。
性能や寿命を低下し、故障の原因になります。
機体を移動させるときは電源スイッチを切り、ＯＦＦ位置にして運んでください。
スイッチをＯＦＦ位置にすると内部を固定します。スイッチは途中で止
めずに最後まで戻してください。
照射口のカバーには触れないでください。
照射ラインの精度不良の原因になります。
運搬する場合は収納バッグに入れて運んでください。また、横倒ししな
いでください。
振動や転倒などで精度不良や故障の原因になります。
保管する場合は収納バッグに入れてください。
湿気やほこりで故障の原因になります。
使用しない場合は乾電池を取出してください。
液漏れして故障の原因になります。
ＤＣ 、ＡＣアダプター（別売部品）は専用のものを使用してください。
火災や故障の原因になります。
定期点検をおこなってください。
安全にお使いいただくため、定期的に点検に出すことをおすすめします。
使用者への安全教育について。
レーザー光線の性質、有害性などについて、十分ご理解のうえご使用ください。
製造番号
このたびは日立レーザー墨出し器を
お買い上げいただき、ありがとうご
ざいました。
ご使用前にこの取扱説明書をよくお
読みになり、正しく安全にお使いく
ださい。
お読みになった後は、いつでも見ら
れる所に大切に保管してご利用くだ
さい。
取扱説明書
保証書付
日立レーザー墨出し器
UG 25SH
、 、 の意味について
ご使用上の注意事項は「 警告」、「 注意」、「注」に区分しており、それ
ぞれ次の意味を表します。
：誤った取扱いをしたときに、使用者が死亡または重傷を負う可能
性が想定される内容のご注意。
：誤った取扱いをしたときに、使用者が傷害を負う可能性が想定さ
れる内容および物的損害のみの発生が想定される内容のご注意。
なお、「 注意」に記載した事項でも、状況によっては重大な結果に結び付
く可能性があります。いずれも安全に関する重要な内容を記載しているので、
必ず守ってください。
：製品のすえ付け、操作、メンテナンスに関する重要なご注意。
注
注意
警告
注
注意
警告
火災、感電、けが、故障などの事故を未然に防ぐために、次に述べる
「安全上のご注意」を必ず守ってください。
ご使用前に、この「安全上のご注意」すべてをよくお読みの上、指示に
従って正しく使用してください。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管
してください。
● 取扱説明書の記載をよく守ってご使用ください。
取扱説明書に記載された用途以外の使い方によって生じた損害
（事業の中断等による損失を含む）について、当社は一切責任を負いま
せん。
● 使用前、使用後には必ず精度確認を行ってください。また、本製品に転
倒・落下等による衝撃が加わった場合にも同様に精度確認を行ってく
ださい。
精度確認を行わなかった場合の誤作業によって生じた損害について、当
社は一切責任を負いません。
● 本製品の本来の用途以外の使用によって生じた損害について、当社は一
切責任を負いません。
● 火災、地震、水害、落雷、その他の天災地変、第三者の行為、その他の
事故等による損害について、当社は一切責任を負いません。
● 内装工事の間仕切り、位置決め作業、勾配作業
● 建築工事の内部造作の位置決め、壁面、窓枠の
垂直出し作業
● 電気･配線工事の照明機器などの位置決め作業
● 左官工事のタイル目地の垂直、水平出し作業
用 途
２０３
部品コード Ｃ９９１６２３０２O
ー
日立レーザー墨出し器 保証書
形 名 UG２５SH 保証期間
本体：１年
（付属品は除く）
※お買い上げ日
ご住所
住 所
店 名
〒
電話（）
〒
電話（）
※
お
客
様
※
販
売
店
※印欄に記入のない場合は無効となりますので必ずご確認ください。
保証期間内に取扱説明書などの注意書きにしたがった正常なご使用状態で故障した場合
には、本書記載内容にもとづき無料修理いたします。お買い上げの日から上記の期間内
に故障した場合は、商品と本書をお持ちいただき、お買い上げの販売店に修理をご依頼
ください。
１．保証期間内でも次のような場合には、有料修理となります。
（イ）使用上の誤り、または改造や不当な修理による故障または損傷。
（ロ）お買い上げ後の衝撃、落下あるいは移動、輸送などによる故障または損傷。
（ハ）火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障または
損傷。
（ニ）保管の不備およびお手入れの不備による故障または損傷。
（ホ）本書の提示がない場合。
（ヘ）本書に形名、お買い上げ年月日、お客様名、販売店名の記入のない場合あるいは
字句を書き換えられた場合。
２．本製品の故障などに伴なう二次的損害に対する保証はいたしません。
３．本書は再発行いたしませんので紛失しないよう大切に保存してください。
〒１０８-６０２０ 東京都港区港南２-１５-１（品川インターシティＡ棟）
電話（０３）５７８３-０６２６（代）
●この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。
したがってこの保証書によってお客様の法律上の権利を制限するものではありませんの
で、保証期間経過後の修理などについてご不明の場合は、お買い上げの販売店または日
立工機（株）のご相談窓口にお問い合わせください。
●本書は日本国内においてのみ有効です。
お名前
平成 年 月 日
各部の名称
免責事項
レーザー墨出し器の安全上のご注意
垂直ライン照射口
クリアパネル
水平ライン
照射口
クリアパネル
取付けねじ
調整リング(3本)
ロックスクリュ
電源スイッチ
気泡管
操作パネル
電池カバー
電池カバー
取付けねじ
アダプター用
ジャック
(キャップ付)
警 告
レーザー光を光学機器で直接見ないでください。
望遠鏡や双眼鏡、ルーペなどでレーザー光を見ると目を傷めます。
異常を感じたら絶対に使用しないでください。
レーザー光が強くなったり、出なくなった場合には必ず修理に出してくだ
さい。
レーザー光を直接のぞきこまないでください。
レーザー光が目に直接当たると、目を傷める原因になります。
レーザー光路は眼の高さを避けてください。
レーザー光が目に直接当たると、目を傷める原因になります。
レーザー光路には立ち入らないようにしてください。
使用者以外はレーザー光路に立ち入らないようにしてください。
分解、改造は絶対にしないでください。
故障、修理の場合は、必ずお買い求めの販売店または日立工機電動工具セ
ンターに依頼してください。
レーザー光路に反射物を置かないでください。
レーザー光が反射して目に当たると、目を傷める原因になります。
使用者にレーザー光による障害が疑われる場合は速やかに医師の診断を受
けてください。
１
２
３
４
５
６
８
１
７
この機体は精密機器です。次に述べる注意事項を守ってください。
詳しくは、お買い求めの販売店または日立工機の全国営業拠点（右記参照）
にお問い合わせください。
レーザー墨出し器の使用上のご注意
保管について
別売部品
仕 様
使用後は必ず電源を切って、付属のバッグに入れて保管してください。
長期間使用しないときは、乾電池を２本とも抜いておいてください。
使用しない製品や付属品の保管場所として、下記のような場所は避け、安全で乾燥した場
所に保管してください。
※１ 旧型のDCアダプター（コードNo.３２１４１３）は、リチウムイオン蓄
電池に対応していません。
※２ JISC６８０２２００５年改訂による新クラス分け表記。
※３ 水の飛まつ、粉じんによる有害な影響を受けない。
全国営業拠点
■ 日立工機電動工具センターへのご用命は、下記の営業拠点にお問い合わせください。
「電動工具お客様相談センター」 ０１２０
−
２０８８２２（フリーダイヤル・無料）
※携帯電話からはご利用になれません。（土・日・祝日を除く 午前９：００〜 午後５：００）
電動工具ホームページ――http://www.hitachi-koki.co.jp/powertools/
①単３アルカリ乾電池 ・・・・２本
②収納バッグ ・・・・・・・・１個
③三脚スペーサ ・・・・・・・１個
標準付属品
・お子様の手が届いたり、簡単に持ち出せる場所には保管しない。
・軒先など雨がかかったり、湿気のある場所には保管しない。
・直射日光の当たる場所には保管しない。
・引火や爆発の恐れがある揮発性物質の置いてある場所には保管しない。
・温度が急変する場所には保管しない。
・振動がかかる場所には保管しない。
注
ご修理のときは
２
３
４
５
６
７
８
９
１０
１１
１２
１３
１４
１５
この製品は、厳密な精度で製造されています。もし正常に作動しなくなった場合は、決
してご自身で修理をなさらないでお買い求めの販売店または日立工機電動工具センターに
依頼してください。
ご不明のときは、下記の全国営業拠点にご相談ください。その他、部品ご入用の場合や
取扱い上でお困りの点がありましたら、ご遠慮なくお問い合わせください。
別売部品は生産を打ち切る場合が
ありますので、ご了承ください。
（）
北海道支店
TEL
（０１１）８９６
−
１７４０（代）
〒００４
−
００５３ 札幌市厚別区厚別中央３条１丁目２番２０号
東北支店
TEL
（０２２）２８８
−
８６７６（代）
〒９８４
−
０００２ 仙台市若林区卸町東３丁目３番３６号
関東支店
TEL
（０３）５７８３
−
０６０８（代）
〒１０８
−
６０２０ 港区港南２丁目１５番１号（品川インターシティA棟）
中部支店
TEL
（０５２）５３３
−
０２３１（代）
〒４５１
−
００５１ 名古屋市西区則武新町１丁目３２番１６号
北陸支店
TEL
（０７６）２６３
−
４３１１（代）
〒９２０
−
００５８ 金沢市示野中町１丁目１６３番
関西支店
TEL
（０７９８）３７
−
２６６５（代）
〒６６３
−
８２４３ 西宮市津門大箇町１０番２０号
中国支店
TEL
（０８２）５０４
−
８２８２（代）
〒７３０
−
０８２６ 広島市中区南吉島２丁目３番７号
四国支店
TEL
（０８７）８６３
−
６７６１（代）
〒７６０
−
００７８ 高松市今里町１丁目２８番１４号
九州支店
TEL
（０９２）６２１
−
５７７２（代）
〒８１３
−
００６２ 福岡市東区松島４丁目８番５号
