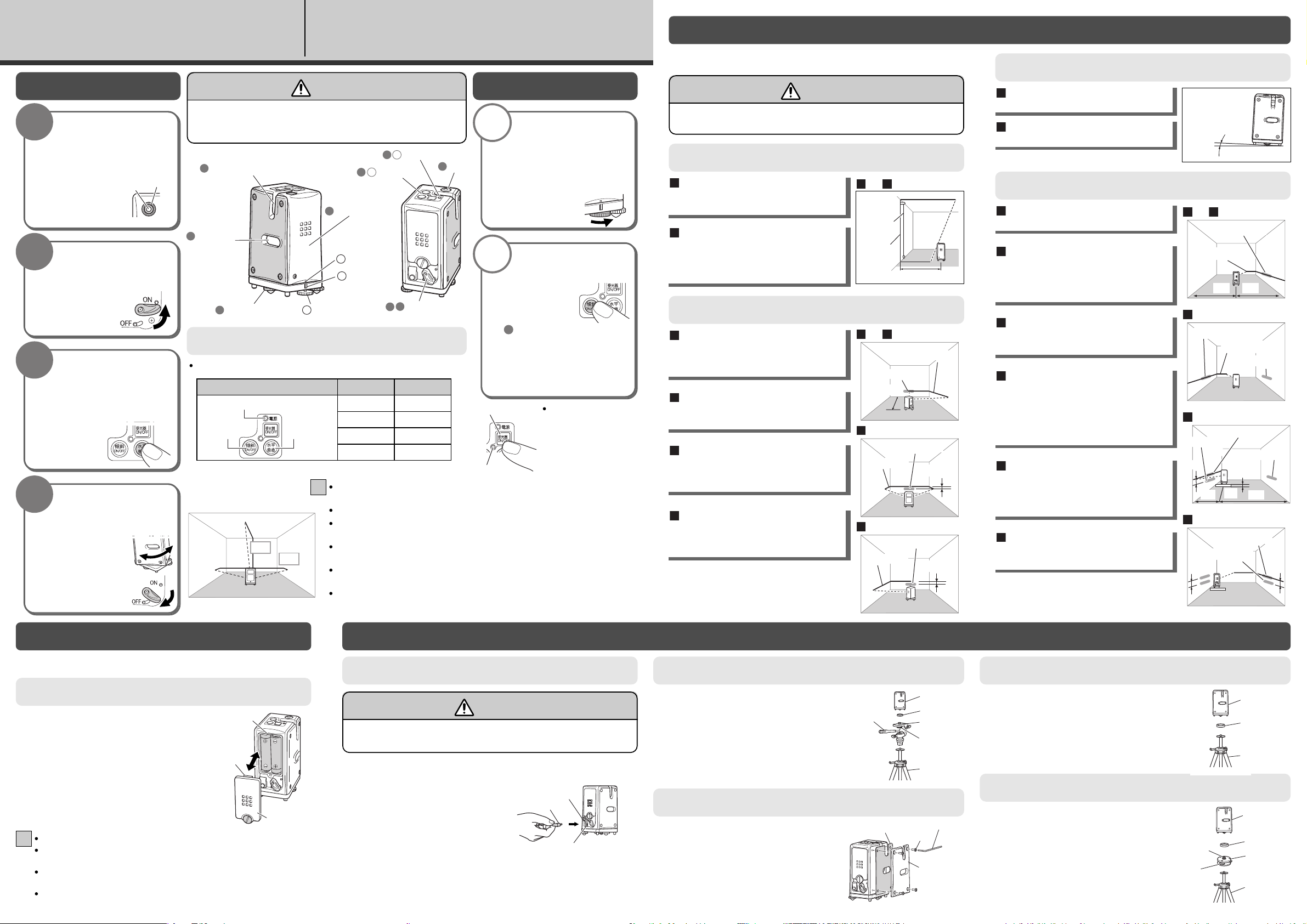

説明書
Loading…
精度のご確認（使用前、使用後）
別売部品の使い方
警 告
レーザー光を直接のぞきこんだり、人のいる方向には絶対に向けない
でください。
レーザー光が目に入ると目を傷める原因になります。
約2度
垂直・水平ラインは床面の傾斜が大きいと照射されません。気泡管の気泡が中
央にくるように調整リング３本で調整してください。
近距離で傾斜ライン作業をすると、ライン幅が太くなる場合があります。
傾斜ライン作業の場合、照射された垂直ラインと水平ラインは直角に交差しな
いことがあります。
本製品は防滴構造となっていますが、雨の中では使用しないでください。故障
の原因になります。また照射窓に水滴が付くと精度不良になります。
レーザー光が薄いとき、または電源LEDが赤色のときは乾電池が切れかかって
います。２本同時に取替えてください。（下記参照）
受光器は当社純正品を使用してください。受光不良や受光精度不良の原因にな
ります。なお傾斜ライン照射時は、正しい角度を検知できませんので、受光器
は使用できません。
注
①三脚の台座に傾斜雲台をねじ込み、傾斜雲台
のねじ部に付属の三脚スペーサを置きます。
②三脚スペーサをはさんで、ノブを回し、機体
を傾斜雲台に取付けます。
③機体から傾斜ラインを照射して（｢レーザーを
照射する｣を参照）ハンドルをゆるめ、狙った
角度に機体を傾けます。
④照射されたラインの位置が決まったら、ハンド
ルを締付け、機体を固定します。
●傾斜雲台（詳細は、傾斜雲台の取扱説明書を参照してください。）
①付属の三脚スペーサを機体と三脚の間にはさ
みます。
②機体を三脚の台座にねじ込み取付けます。
●三脚
●整準台
●傾斜時のライン消灯
●水平ラインの仰角（上下）方向
●DC、ACアダプター
注 意
ＤＣ、ＡＣアダプター（別売部品）は専用のものを使用してください。
火災や故障の原因になります。
■プラグの取付け方
①電源スイッチが切れていることを確
かめます。
②アダプターに電源（DC、AC）を接続
します。
③機体側面のキャップを持ち上げて、
アダプター用ジャックにプラグを差
込みます。
④電源スイッチを入れ、操作パネルの
電源LEDが緑色に点灯することを確
認してください。
プラグ
キャップ
アダプター用ジャック
①三脚の台座に整準台をねじ込み、整準台のね
じ部に付属の三脚スペーサを置きます。
②三脚スペーサをはさんで、機体を整準台にね
じ込み取付けます。
③機体の気泡管の気泡が円印の中央にくるよう
に、整準台の調整ツマミで水平を調整します。
整準台で調整しきれない場合は、三脚の脚長
で水平を調整してください。
ご使用前の準備
工場出荷時、付属の乾電池は機体に取付けてありませんので、ご使用前に
次の手順で取付けてください。
■取付け／交換のしかた
①電源スイッチが切れていることを確かめます。
②コイン等で電池カバーの取付ねじをゆるめて、
電池カバーをはずします。
③新しい乾電池２本を電池ケースの表示に合わ
せ＋−を正しく入れます。
④本体の凹部にフックを合わせて電池カバーを
かぶせ、コイン等で取付けねじを締付けます。
⑤電源スイッチを入れ、操作パネルの電源LED
が緑色に点灯することを確認してください。
凹部
フック
電池カバー
乾電池のプラス電極（＋）、マイナス電極（ー）を間違えないでください。
電源スイッチを入れたとき、電源LEDが点灯しない場合は乾電池のさし
込み方向を確認してください。
乾電池は２本同時に交換してください。古い乾電池と新しい乾電池を混
合して使用しないでください。
乾電池を一般のごみと一緒に捨てたり、火の中へ入れないでください。
注
機体
三脚スペーサ
傾斜雲台
ノブ
三脚
ハンドル
①クリアパネルの取付けねじ（４本）を付属の六
角レンチではずします。
②クリアパネルをはずし、標準のシートを取り
はずします。
③お好みのシートを取付け、クリアパネルを重
ねて、六角レンチで取付けねじを締めて固定
します。
●着せ替えシート
標準シート
クリアパネル
ねじ
六角レンチ
機体
三脚スペーサ
整準台
ねじ部
調整ツマミ
三脚
●乾電池の取付け／交換
レーザーを照射する
垂直・水平ライン/傾斜したラインを照射します
1
機体を水平にする
●壁面から２〜３mはなして、機
体を床面に置きます。
●気泡管の気泡が円
印の中央にくるよ
うに、調整リング
３本を回して水平
を調整します。
電源スイッチを入れ、ライン切替スイッ
チを押して任意のラインを照射します。
1
機体をゆっくり傾け（約２°以上）、ライ
ンが全て消灯すれば正常です。
2
マーキングA1
水平ライン
3m
3m
間隔が６mぐらいある左右壁面の中央の
床に機体を設置し、右壁面に向けます。
1
機体を１８０°回転し、左壁面に水平ラ
インを照射し、水平ライン中央部にマ
ーキングＢ１（横線）を付けます。
3
機体を左壁面から１mぐらいの位置ま
で近づけ、機体を厚さ１０
mm
以上の台
の上に置き、左壁面に水平ラインを照
射します。
水平ライン中央部にマーキングＢ２（横
線）を付けて、Ｂ１とＢ２の間隔（Ｌ２）
を読みとります。
4
機体を１８０°回転し、右壁面に水平ラ
インを照射します。
水平ライン中央部にマーキングA２（横
線）を付けて、A１とA２の間隔（Ｌ１）
を読みとります。
5
Ｌ１（Ａ１とＡ２の間隔）とＬ２（Ｂ１とＢ
２の間隔）の誤差が１
mm
以内であれば
正常です。
6
電源スイッチを入れ、ライン切替スイッ
チの「水平」を一回押して、右壁面に水
平ラインを照射します。
照射された水平ライン中央部にマーキン
グＡ１（横線）を付けます。
2
円印
気泡
2
電源スイッチを
入れる
●電源スイッチをON側に回して、
電源を入れます。
●操作パネルの電源
LEDが緑色に点灯
します。
3
ライン切替
スイッチを押す
●作業に応じて操作パネルの水平
垂直スイッチを押します。右記
「照射ラインの切替」を参照くだ
さい。
●照射口から
レーザー光が
照射されます。
1
傾斜雲台を取付け、
機体に回り止め
●別売の傾斜雲台を使用して、機体
を三脚に取付けます。
●マークAとマークBを合わせ、ロ
ックスクリュを突当たるまで回し
てねじ込み、機体
上部に回り止めを
してください。
2
傾斜
スイッチ
を押し、
電源を入れる
●操作パネルの電源
LEDが緑色に点灯
します。電源スイ
ッチはOFF位置。
●｢ ライン切替スイッチを押す｣の
手順でレーザー光を照射します。
傾斜したラインは３秒に１回点滅
します。
●使用後は傾斜スイッチを必ず押し
て、電源を切ってください。
3
垂直ライン照射口
機体(上部)
水平ライン
照射口
調整リング(3本)
1
ロックスクリュ
1
マークA
1
マークB
1
3
4
3
電源スイッチ
気泡管
操作パネル
電源LED
1
22
2
3
4
2
●照射ラインの切替
水平
垂直
・下図は全ラインを照射した
イメージです。
ライン切替スイッチを押して、任意のラインを照射します。
操作パネル／ライン切替スイッチ 押す回数 照射ライン
１回（５回） 垂直
２回 水平
３回 垂直・水平
４回 ライン消灯
電源LED
傾斜
スイッチ
ライン切替
スイッチ
受光器
※
をご使用の場
合は、受光器スイッ
チを押して受光器
LEDが赤色に点灯し
た状態で作業します。
受光器LED
受光器スイッチ
（※受光器は別売です）
ー
2
1
●垂直ライン
下げ振り
垂直ライン
2〜3m
壁面にお手持ちの下げ振りを約２．５ｍ
の高さから下げ、糸から２〜３ｍは
なして機体を床に設置します。
1
電源スイッチを入れ、ライン切替スイッ
チの「垂直」を一回押して垂直ラインを
照射します。
正面の垂直ラインが、糸全域に照射さ
れていれば正常です。
2
ー
2
1
●水平ラインの左右（傾き）方向
2〜3m
水平ライン
マーキング
正面壁面から２〜３ｍはなして機体を
床に設置し、電源スイッチを入れ、ラ
イン切替スイッチの「水平」を一回押し
て水平ラインを照射します。
1
機体を右方向に回転し、正面壁面に照射
された水平ラインの左端にマーキング
（横線）を付けます。
2
ー
2
1
水平ライン
マーキング
1mm以内
3
1mm以内
水平ライン
マーキング
4
マーキングB1
マーキングA1
水平ライン
3
台
マーキング
B1
マーキングA1
マーキングB2
L2
1m
5m
10mm
4
L2
L1
マーキングA1
マーキングA2
5
注 意
使用前、使用後には必ず全項目の精度を確認してください。
故障した状態で使用すると、誤作業の原因になります。
各精度確認の結果、正常でない場合は、お買い求めの販売店または日立工
機電動工具センターに修理を依頼してください。
機体を正面に戻して水平ライン中央部
をマーキングに合わせ、水平ラインと
マーキングの誤差が１
mm
以内であれば
正常です。
3
さらに機体を左方向に回転し、水平ライ
ンの右端をマーキングに合わせ、水平
ラインとマーキングの誤差が１
mm
以内
であれば正常です。
4
垂直・水平ライン
4
ライン位置を調整
●機体（上部）を左右回転方向に回し
てライン位置を調整し、基準線に
合わせます。(ロック
スクリュを十分ゆるめ
てください。)
●使用後は電源スイッチ
を必ずOFF側に戻し
て、電源を切ります。
傾斜したライン
機体
三脚スペーサ
三脚
