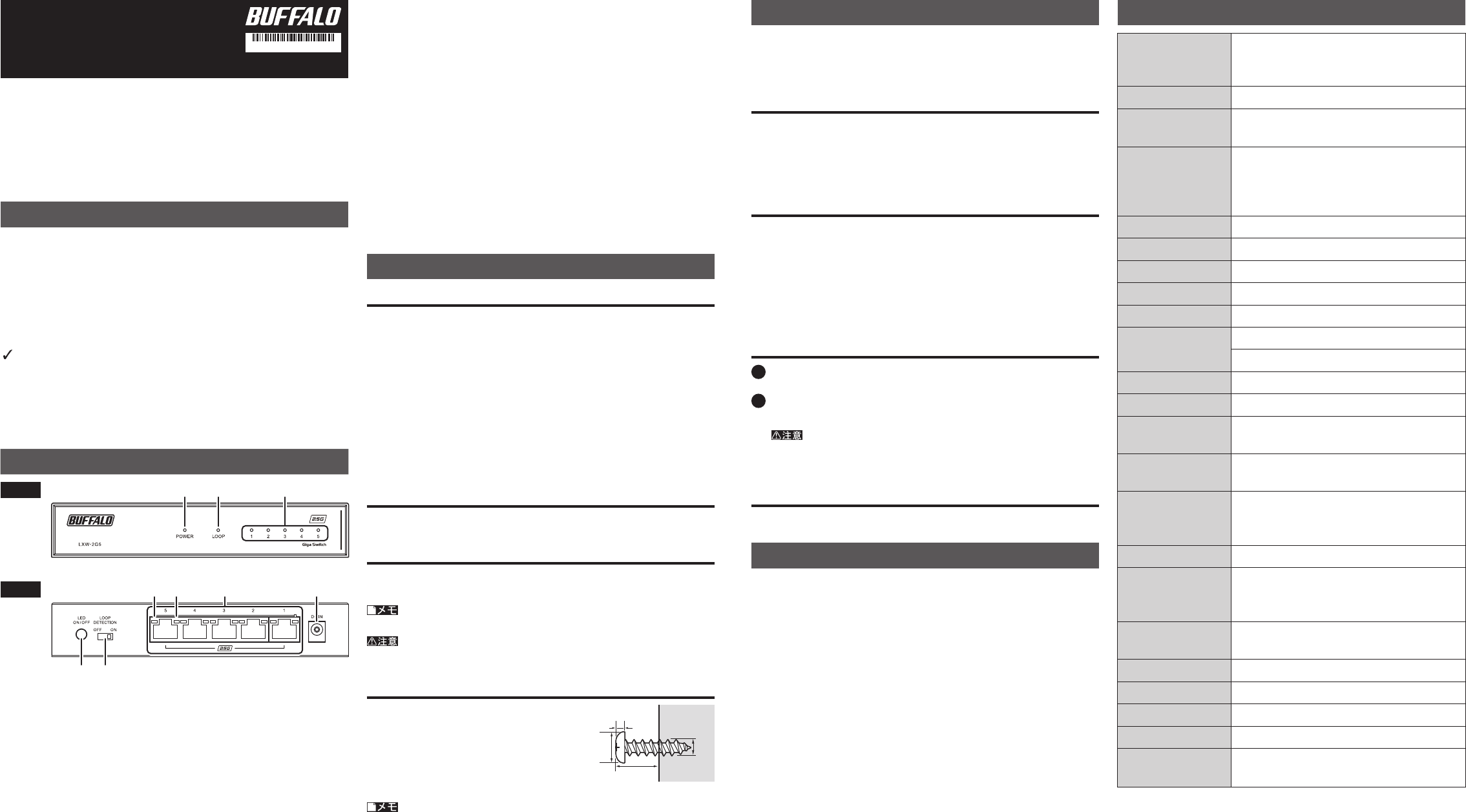

説明書
Loading…
2.3mm 以内
約 6mm
φ5.7mm
3.1mm
壁
パッケージ内 容
各部 の名 称とはたらき
製品仕様
取扱説明書
LXW-2G5
インターフェース
※1
フローコントロール
IEEE802.3bz（2.5GBASE-T）
IEEE802.3ab（1000BASE-T）
IEEE802.3u（100BASE-TX）
ポ ート数
IEEE802.3x
適合ケーブル
※2、※3
5 ポート
（全ポート AutoMDI/MDI-X機能対応）
カテゴリー 5e 以上LAN ケーブル
（2.5GBASE-T/1000BASE-T）
カテゴリー 5 以上LAN ケーブル
（100BASE-TX）
コネクター 形 状 RJ-45 型 8 極コネクター（シールドタイプ）
電源電圧 AC100V50/60Hz
消費電力 最大 14.1W
外形寸法
質量
W160×H29×D131mm
573g
動作環境
温度：0 〜 40℃
湿度：10 〜 85%（結露しないこと）
適合規格 VCCIClassB
伝送速度 2.5Gbps、1000Mbps、100Mbps
スイッチングデータ
転送方式
ストア＆フォワード
Jumbo フレーム
9,720Bytes
※ヘッダー14Bytes+FCS4Bytes 含む
伝送路符号化方式
PAM16（2.5GBASE-T）
8B1Q4/4D-PAM5（1000BASE-T）
4B5B/MLT-3（100BASE-TX）
アクセス 方 式 CSMA/CD
データ転送速度
（スループット）
3,720,238 パケット / 秒（2.5GBASE-T）
1,488,095パケット / 秒（1000BASE-T）
148,810パケット / 秒（100BASE-TX）
スイッチング
ファブリック
25Gbps
MAC アドレステーブル
約 16,000 件（セルフラーニング）
バッファー 容 量 1MBytes
エージング 時 間 約 300 秒
伝送距離 最大 100m
その他
ループ検知機能
※4
おまかせ節電
※5
⑦
⑧ ⑨
⑥
③
④
① ②
⑤
お使いになる前に、本紙をお読みください。
お読みになった後は大切に保管してください。
・安全にお使いいただくための大切な情報は、本紙うら面をご参照ください。
・設備や機器、制御システムなどでの本製品の使用は意図されておりません。
詳細は、本紙うら面【免責事項】を参照してください。
・最新の製品情報や対応機種については、カタログまたはインターネットホー
ムページ（https://www.buffalo.jp/）を参照してください。
※1 本製品は、半二重通信（HalfDuplex）には対応しておりません。
※2 本製品は、ケーブルの種類（ストレートケーブル / クロスケーブル）を、
自動的に判別しますので、どちらのケーブルでも問題なく使用できます。
※3 自作ケーブルの使用は、ネットワークが正常につながらない原因となりま
す。市販のケーブルを使用してください。
※4 左記「ループ検知機能」を参照してください。
※5 自動電力調整機能「おまかせ節電」機能では、以下を行います。
・各ポートのリンクの有無を確認し、未使用ポートの電力を削減します。
・LANケーブルの長さを自動判断し、使用電力を調節します。
※本製品の保証書は、本製品の修理をご依頼いただく場合に必要となります
ので、大切に保管してください。
※追加情報が別紙で添付されている場合は、必ず参照してください。
□スイッチ（本製品）...............................................................1 台
□AC アダプター....................................................................... 1個
□ゴム足.................................................................................... 1 式（4 個）
□マグネット.............................................................................. 2 個
□マグネット用ネジ .................................................................. 2 個
□取扱説明書（本書）........................................................... 1 枚
□保証書 ................................................................................... 1 枚
本製品には、以下のものが同梱されています。
①POWER ランプ（緑）
点灯：電源が ON の状態
消灯：電源が OFF の状態
②LOOP ランプ（赤）
1 秒間隔で点滅：ループ検知時
消灯：通常状態
③LINK ランプ（緑）
点灯：リンク確立時
1 秒間隔で点滅：ループ検知時
消灯：リンク未確立時
④SPEED ランプ
橙色点灯：2.5G 動作時
緑色点灯：1000M 動作時
消灯：100M 動作時
1 秒間隔で緑色点滅：ループ検知時
⑤ACT ランプ（緑）
点灯：リンク確立時
点滅：データ送受信時
1 秒間隔で点滅：ループ検知時
消灯：リンク未確立時
前面
背面
⑥LAN ポート
2.5GBASE-T/1000BASE-T/100BASE-TX の機器を接続するポートで
す。通信速度は自動的に認識されます。
⑦DC 端子
付属の AC アダプターを接続します。
⑧LEDON/OFF ボタン（初期値：ON）
ボタンを押すごとに、POWER 以外のランプを消灯 / 点灯します。
状態が切り替わるまで時間がかかるため、ボタンは連続して押さず、
3 秒程度間隔を空けてから押してください。
※消灯する設定を行っても、電源を入れ直すと元の状態（点灯する状態）
に戻ります。
⑨ループ検知スイッチ（初期値：ON）
ループ検知機能の ON/OFF を切り替えます。
※スイッチを切り替えた後は、AC アダプターをコンセントから抜いて、差
しなおしてください。
・傾いた場所など、不安定な場所には設置しないでください。
・
本製品を積み重ねたり、発熱するものの周りに設置しないでください。
・ケーブル類は足などが引っかからないように配線してください。
・AC アダプターは必ず本製品の付属品を使用してください。
本製品付属以外の AC アダプターを使用すると、本製品の故障や火
災の原因となる恐れがあります。
・本製品はコンセントの近くに設置し、コンセントから AC アダプター
を容易に抜くことができるように設置してください。液体や異物など
が本製品の内部に入ってしまったり、煙が出たり、異臭、異音がし
たら、すぐにコンセントから AC アダプターを抜いてください。
設置
設置するときの注意
本製品底面の四隅に付属のゴム足を貼り付けて設置してください。
机や床に設置する場合
本製品底面の四隅に付属のゴム足を貼り付けたあと、付属のマグネッ
トを付属のマグネット用ネジで取り付けて設置してください。
スチール製デスクの側面に設置する場合
マグネットには、パソコンや磁気カードなど、磁気の影響を受けやす
いものを近づけないでください。データが破損することがあります。
本製品の重みで位置ずれが発生しても落下しないよう、床に接する平
らな側面に設置することをおすすめします。
壁に右記のような市販のネジ 2 本を
85mm の間隔で取り付け、ネジ頭が壁か
ら約 6mm 飛び出した状態にします。
本製品底面の四隅に付属のゴム足を貼り
付けたあと、取り付けたネジに本製品底
面の壁掛け穴を引っ掛けてください。
壁に設置する場合
・ネジの長さは、取り付ける壁の材質や厚みに合わせて調整してくだ
さい。
・壁に取り付けるネジの間隔は、うら面右側に実寸で記載しています。
設置するとき、ネジ取り付け位置の目安として使用してください。
・付属のネジは壁掛け用ではありません。壁への設置に使用しないで
くだ さい 。
ループ検知機能
配線がループ状にならないようにつなぎ直してください。
ループを検知したとき
LAN ケーブルの両端を同じハブに接続したり、ハブをループ（円環）
状に接 続したりすることで、ネットワーク内をデータが循 環し続けるこ
とです。データが循環し続けると通信に障害をおよぼし、通信ができ
なくなる場合があります。
ループとは
ループ検知機能 OFF の場合：
ネットワークのループを検知しません。
ループ検知機能 ON の場合：
ネットワークのループを検知すると、本製品前面の LOOP ランプ、
LINK ランプ、およびループしている LAN ポートの SPEED ランプ、
ACT ランプが 1 秒間隔で点滅します。
ループ検知機能の動作
ループ検知機能の ON/OFF の切り替え方法
本製品は、通信に障害をおよぼすネットワークのループを検知し、ラ
ンプで通知する機能を搭載しています。
※ループ検知機能は、すべてのループの検知を保証する機能ではありません。
ネットワークに接続できないときは
次のことを確認してください。
・AC アダプターが、本製品およびコンセントに接続されているか。
・LAN ケーブルは正しく接続されているか。また、LAN ケーブルは断
線などしていないか。
ループ検知機能が ON の場合、定期的（約 2 秒間隔）に本製品
からループ検知パケットを送信します。ループ検知パケットを送
信したくない場合は、ループ検知機能を OFF で使用してください。
AC アダプターをコンセントから抜いて、差しなおします。
※電源を OFF にしてからもう一度 ON にすることで、設定が反映されます。
2
本製品背面のループ検知スイッチの ON/OFF を切り替えます。
1
35021831-02
