説明書
Loading…
2.3mm 以内
約 7mm
φ5.7mm
3.1mm
壁
① ③②
⑤
④
⑥
市販の結束用バンドで LAN ケーブ
ルを固定したい場合などにお使いく
ださい。
（対応するバンドの幅：4.8mm 以下）

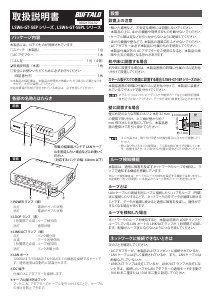

取扱説明書
LSW6-GT-8EP,LSW6-GT-8EPL
※本製品の保証書は、本製品の修理をご依頼いただく場合に必要となりま
すので、大切に保管してください。
※追加情報が別紙で添付されている場合は、必ず参照してください。
□スイッチ（本製品）..................................................................1 台
□AC アダプター ...........................................................................1 本
□ゴム足 ..........................................................................................1 式（4 個）
□取扱説明書（本書）...............................................................1 枚
□安全にお使いいただくために必ずお守りください
（保証書付き）.............................................................................1 枚
本製品には、以下のものが同梱されています。
前面
背面
パッケージ 内 容
各部 の名 称とはたらき
設置
ループ検知機能
・傾いた場所など、不安定な場所には設置しないでください。
・本製品の上に、ほかの機器や発熱するものを載せないでください。
・ケーブル類は足などが引っかからないように配線してください。
・ほかの機器や壁などで、本製品の通風口をふさがないでください。
・AC アダプターは必ず本製品に付属のものを使用してください。
本製品付属以外の AC アダプターをご使用になると、本製品の故
障や火災の原因となる恐れがあります。
設置上の注意
机や床に設置する場合は、本製品底面の四隅に付属のゴム足を貼
り付けて設置してください。
机や床に設置する場合
本製品底面の四隅に付属のゴム足を貼り付けて、本製品に装着さ
れているマグネットで取り付けてください。
本製品は、通信に障害を及ぼすネットワークのループを検知し、ラ
ンプで通知する機能を搭載しています。
※
ループ検知機能は、すべてのループの検知を保証する機能ではありません。
※定期的（約 2 秒間隔）に本製品からループ検知パケットを送信します。
ネットワークに接続できないときは
次のことを確認してください。
・AC アダプターが、本製品およびコンセントに接続されているか。
・LAN ケーブルは正しく接続されているか。また、LAN ケーブルは
断線などしていないか。
・LINK/ACT ランプは点灯しているか。LINK/ACT ランプが点灯しな
いときは、接続したハブや LAN アダプターの通信モードを手動で
100M 半二重または 10M 半二重に設定してください。
スチール製デスクの側面に設置する場合（LSW6-GT-8EP のみ）
LAN ケーブルの両端を同じハブに接続したり、ハブをループ（円環）
状に接続したりすることで、ネットワーク内をデータが循環し続ける
ことです。データが循環し続けると通信に障害を及ぼし、通信がで
きなくなる場合があります。
ループとは
ネットワークのループを検知すると、本製品前面の LOOPランプと、
ループしている LAN ポートの LINK/ACT ランプが 1 秒間隔で点滅し
ます。配線がループ状にならないようにつなぎ直してください。
ループを検知した場合
マグネットにはフロッピーディスクや磁気カードなどの磁気記憶媒
体を近づけないでください。データが消失・破損することがあります。
壁に右記のような市販のネジ 2 本を 63mm
の間隔で取り付け、ネジ頭が壁から約 7
mm 飛び出した状態にしてから、本製品底
面の壁掛け穴を引っ掛けてください。
壁に設置する場合
・ネジの長さは、取り付ける壁の材質や厚みに合わせて調整してく
ださい。
・壁に取り付けるネジの間隔は、うら面右側に実寸で記載していま
す。設置するとき、ネジ取り付け位置の目安としてお使いください。
①POWER ランプ（緑）
点灯 ：電源がオンの状態
消灯 ：電源がオフの状態
②LOOP ランプ（赤）
1 秒間隔で点滅：ループ検知時
消灯 ：通常状態
③LINK/ACT ランプ（緑）
点灯 ：リンク確立時
点滅 ：データ送受信時
1 秒間隔で点滅：ループ検知時
消灯 ：リンク未確立時
④LAN ポート
1000BASE-T/100BASE-TX/10BASE-T の機器を接続するポートで
す。通信速度は自動的に認識されます。
⑤DC 端子
付属の AC アダプターを接続します。
⑥ケーブル抜け防止フック
フックに AC アダプターのケーブルを引っかけることで、ケーブル
の抜けを防止できます。
Loading…
