ネジ（大）
後ろ支柱（
1
本）
固定ベルトが付いています。
後ろ支柱カバー（
1
枚）
支柱（
R
）（
1
本）
支柱（
L
）（
1
本）
ネジ（大）
ネジ（大）
上ガラス（
1
枚）
白いフィルムの面が下面です。
上ガラス用フレーム（
1
本）
上ガラス用フレームには、ガラス滑り
止め用のクッションが付いています。
10mm
丸形クッション
: 5
個
5x39mm
クッション
: 1
個
下ガラス（ヒンジ付き）（
1
枚）
白いフィルムの面が下面です。
底板（
1
枚）
ワッシャー
ヘッドネジ
キャスター（中）
回転キャスター
キャスター（小）
ネジ（小）
上ガラス用
金具
下ガラス用フレーム（
1
本）
下ガラス用フレームには、ガラス滑り
止め用のクッションが付いています。
10mm
丸形クッション
SU-32DZ: 4
個
SU-36DZ: 5
個
ワッシャー
ヘッドネジ
下ガラス用
金具
支柱（
R
）
カバー（
1
枚）
底板下面には、移動用の
回転キャスター
: 2
個
キャスター（中）
: 8
個
キャスター（小）
: 4
個
が付いています。
支柱（
L
）カバー（
1
枚）

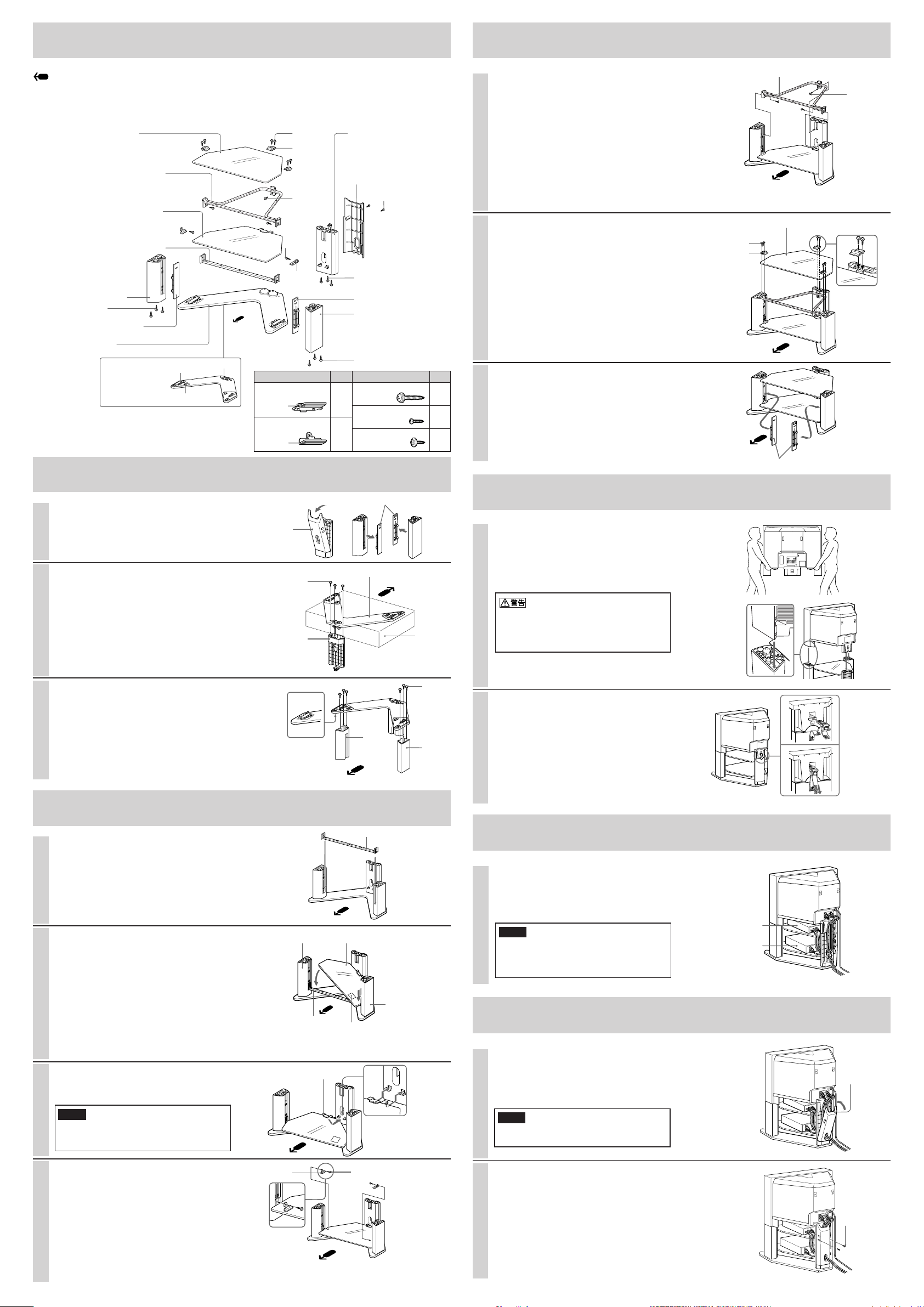

手順
1
：組み立てに必要な部品を確認する
手順
2
：底板に支柱を取り付ける
矢印は正面方向を示します。
•
組み立てる前に3ドライバーをご用意ください。
•
金属製のフレームやガラスなどを取り付けるときは、けがをしないよう充分ご注意ください。
イラストは、
SU-36DZ
を使っています。
手順
3
：下ガラスを取り付ける
手順
4
：上ガラスを取り付ける
下ガラス用フレーム
上ガラス用フレーム
ワッシャー
ヘッドネジ
1
2
上ガラス
ワッシャーヘッドネジ
上ガラス用金具
1
2
後ろ支柱
カバー
支柱（
L
）（
R
）カバー
ネジ（大）
後ろ支柱
底板
ネジ（大）
支柱（
R
）
底板の上面の
線に合わせる。
支柱（
L
）
1
後ろ支柱と支柱（
L
）（
R
）のカバー
をそれぞれはずす。
2
底板（キャスター付き）を、キャス
ターの見える面を上にして、後ろ支柱
をはめ込み、ネジ（大）
3
本でネジ止
めする。
梱包されていた箱などを利用すると、本機や床
面を傷つけず、また安定させた状態で作業する
ことができます。より強度を確保するため、ネ
ジを締め付けるには強い力を要します。ゆるみ
のないよう確実にネジ止めを行ってください。
3
支柱（
L
）（
R
）を底板の線に合わせ
てネジ（大）
6
本でそれぞれネジ止
めする。
支柱（
L
）または（
R
）をネジ止めするときも、
梱包されていた箱などを利用すると、安定し、
作業しやすくなります。
ネジ止めしたネジにゆるみのないことを確認し
てください。
1
底板（キャスター付き）のキャス
ターを下にして、下ガラス用フレー
ムを支柱（
L
）（
R
）の下段の取り付
け位置まで、溝に沿って入れる。
2
下ガラスを載せる。
1下ガラス（ヒンジ付き）を左右傾けて持
ち、下に持っている方の下ガラスの前方を
下ガラス用フレームと、支柱（
L
）または
（
R
）のどちらかの角に静かに当てつける。
ガラスの端で支柱（
L
）（
R
）を傷つけないよう
に注意してください。
2下ガラスの上に持っていた方も、下ガラス
用フレームにゆっくり載せる。
上に持っている側のガラスの端で、支柱の内
側を傷つけないよう注意してください。
3
下ガラスの後方を持ち上げて、下ガ
ラスのヒンジを後ろ支柱の穴に差し
込む。
4
下ガラス用金具を支柱（
L
）（
R
）に
それぞれ取り付け、ワッシャーヘッ
ドネジでネジ止めする。
下ガラス用金具には、ガラス割れ防止用のクッ
ションが付いています。
1
上ガラス用フレームを取り付ける。
1 上ガラス用フレームを後ろ支柱、支柱
（
L
）（
R
）の上段の取り付け位置に入れる。
上ガラス用フレームが、どうしても入らない
ときは、いったん下ガラス用金具のネジをゆ
るめると、上ガラス用フレームを入れやすく
なります。その後、必ずネジ止めをやり直し
てください。
2 上ガラス用フレームを後ろ支柱、支柱
（
L
）（
R
）に、ワッシャーヘッドネジでそれ
ぞれネジ止めする。
2
上ガラスを載せる。
1 上ガラスを後ろ支柱に、すき間なく当てつ
けて上ガラス用フレームにのせる。
上ガラスを取り付けるときは、白いフィル
ムの面が下面になるようにしてください。
2 上ガラス用金具を上ガラス用フレームに、
ワッシャーヘッドネジ
6
本でそれぞれネジ
止めする。
上ガラス用金具には、ガラス割れ防止用の
クッションが付いています。
3
支柱（
L
）（
R
）のカバーをツメ部が
上になるよう内側からはめ込む。
取り付けたすべてのネジのゆるみや、後ろ支柱
カバー用のネジ（小）
2
本以外に残ったネジが
ないことを確認してください。
支柱（
L
）（
R
）カバー
手順
5
：テレビを置く
1
テレビを置く。
1 テレビは必ず
2
人以上でテレビ前部をかか
えるようにして運ぶ。
2 電源コードなどをはさまないように注意し
ながら、テレビスタンドに置く。
2
転倒防止のためのベルトを取り付け
る。
1 テレビスタンドに付属の固定ベルトのバッ
クルを、テレビの差し込み口にカチッと音
がするまで差し込む。
2 固定ベルトがゆるまないよう、ベルトを引
いて長さを調節する。
•
テレビをテレビスタンドの支柱に載せるとき、手足や
服をはさまないようご注意ください。
•
テレビを支柱以外のところに、仮置きしないでくださ
い。
テレビの左右の足
と支柱（
L
）（
R
）の
後ろの角をあわせ
て置く。
1
2
手順
6
：
ビデオ機器などを設置する
ビデオ機器などを設置する。
上段にはデジタルチューナーなどを、下段には
ビデオデッキなどを設置する。ケーブルは後ろ
支柱の穴を通して配線し、テレビと接続する。
デジタルチューナーなど
ビデオデッキなど
手順
7
：後ろ支柱
カバーを取り付ける
1
後ろ支柱カバーの下方を後ろ支柱に
差し込んでから上方をかぶせる。
設置した機器の電源ケーブルは後ろ支柱と後ろ
支柱カバーの穴から出して処理してください。
2
後ろ支柱カバーを後ろ支柱に、ネジ
（小）
2
本でネジ止めする。
後ろ支柱カバー
ご注意
テレビスタンドの上段にビデオデッキなどの機器を置か
ないでください。ビデオの再生／録画時にビデオヘッド
が干渉して、テレビの画像が乱れたり、縦縞状のノイズ
が出たりすることがあります。
ネジ（小）
1
2
ご注意
電源ケーブルは、たばねると発熱することがあります。
他のケーブルと一緒にカバー内でたばねないでください。
ゆるみのないよう
しっかりネジ止め
する。
ゆるみのない
ようしっかり
ネジ止めす
る。
1
2
下ガラス
支柱（
R
）
支柱（
L
）
下ガラス用フレーム
注意ラベル
ご注意
ガラスに衝撃を与えると、ガラスが破損してけがの原因
になることがあります。必ず下ガラスを持ち上げて作業
してください。
ヒンジ
梱包されて
いた箱
下ガラスを取り付けるときは、白い
フィルムの面が下面（注意ラベルの面
が上面）になるようにしてください。
ワッシャーヘッドネジ
下ガラス用金具
下ガラスを箱から取り出
すとき、ヒンジ部分をも
う一枚のガラスに当てな
いようにしてください。
ワッシャー
ヘッドネジ
ヒンジを差し込
む
名 称 数量
上ガラス用金具
3
下ガラス用金具
2
名 称 数量
ネジ（大）
9
3
5x40 mm
ネジ（小）
2
3
4x16 mm
ワッシャーヘッドネジ
11
3
4x16 mm
クッション
クッション
