ディスプレイ
⑰ワッシャーM-E
⑬〜⑯
ボルトM-A〜D
この度は、弊社製品をお買求めいただきましてありがとうございました。
本製品は組立式になっておりますので、下記の要領で組立ててください。
パッキングケースの中には、下記の部品が入っています。

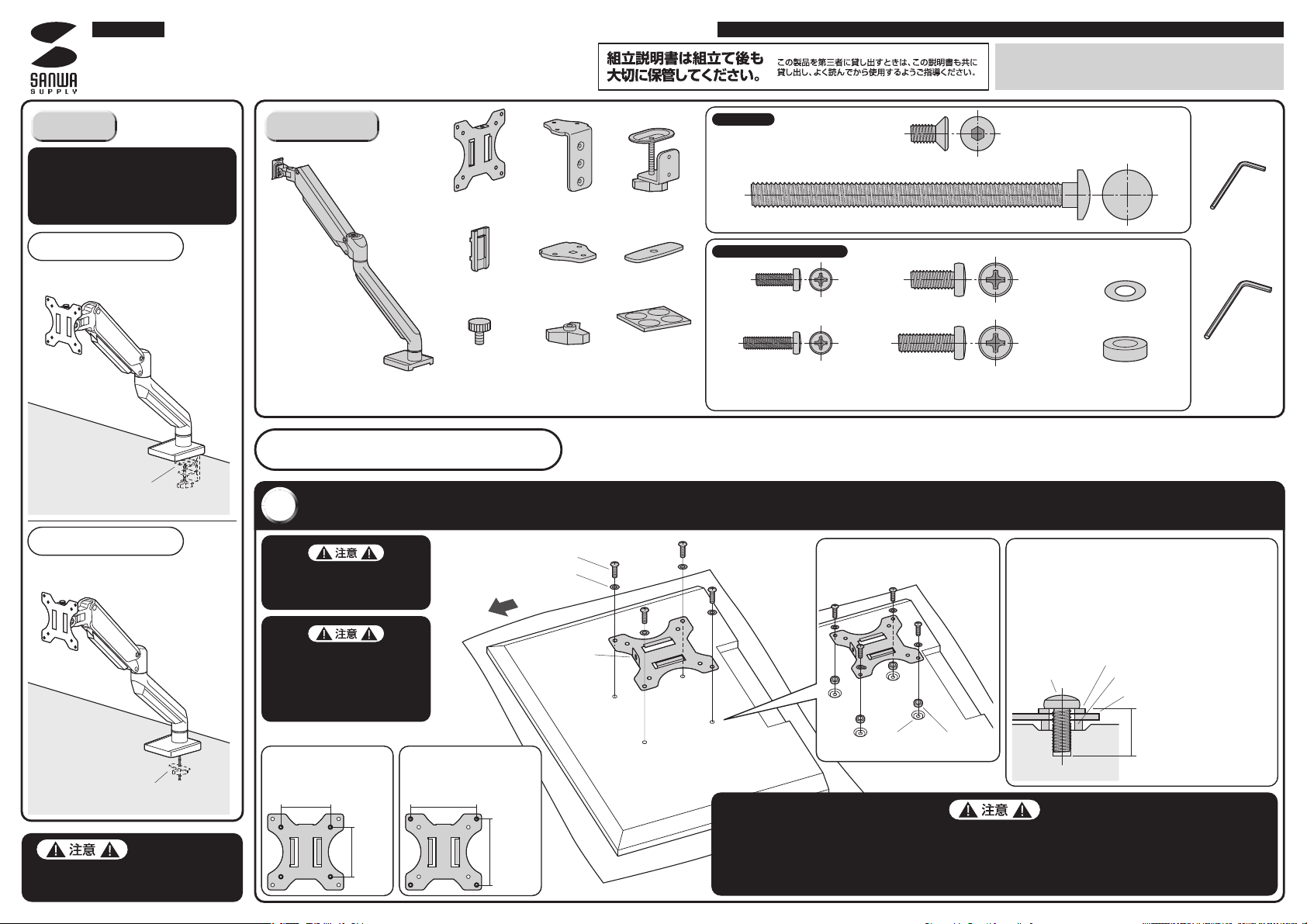

モニターアーム(ガススプリング式・シングルアーム)(100-LAC003シリーズ)組立説明書
完成図
クランプ固定の場合
グロメット固定の場合
※本製品には2通りの固定方法
があります。
固定方法によって組立手順
が異なります。
Ver.1.0
組立て部品
ディスプレイにブラケットを取付けます。
1
※ディスプレイの取付けに適した部品を選定してご使用ください。
⑬ボルトM-A×4本〔M4×12〕 ⑮ボルトM-C×4本〔M6×12〕
⑭ボルトM-B×
4本〔M4×16〕
⑰ワッシャーM-E×4枚
⑱スペーサーM-F×
4個
使用ボルト
⑫ボルトB×1本〔M8×105〕
⑪ボルトA×
5本〔M6×12〕
※部品の欠品や破損があった場合は、品番（100-LAC003など）と
上記の部品番号（①〜⑳）と部品名（ツマミなど）をお知らせください。
①アーム×1本
②ブラケット
×1枚
②ブラケット
※折り曲げのある
方が上です。
③クランプA
×1個
④クランプB
×1個
⑤クランプカバー
×1個
⑥プレート
×1枚
⑩パッド
(4枚セット)
×1シート
⑲六角レンチ
(4mm)
×1本
⑳六角レンチ
(6mm)
×1本
⑦グロメット
×1枚
⑧ツマミねじ
×1本
⑨ツマミ
×1個
クランプ固定の場合
クランプ
グロメット
★用意していただくもの・・・・・
プラスドライバー、毛布など、
手袋（組立て時のケガ等を防ぐために着用をおすすめします）
ボルトが長すぎるとディスプレイを破損する場合があります。また、ボルトが短すぎるとディ
スプレイがしっかりと固定できず脱落する恐れがあります。
取付けに適したボルトの長さは各ディスプレイによって異なります。
必ずディスプレイの取扱説明
書や、メーカーへの問い合わせなどでご確認の上、取付けるボルトの長さを決めてください。
毛布などを下に敷き、ディスプ
レイへの傷や破損に十分ご注意
ください。
ディスプレイに付属しているス
タンド類は取外してください。
スタンド類の取外し方法はディ
スプレイの取扱説明書をご参照
ください。
※ネジ穴ピッチ
75mm×75mmの場合
内側の穴を使います。
75mm
75mm
ボルト選定時の注意
②ブラケット(厚さ約2mm)
⑱スペーサーM-F(厚さ約5mm)
⑰ワッシャーM-E(厚さ約1mm)
ボルトの長さを選ぶ際は、
ワッシャーM-Eの厚さ+
スペーサーの厚さ＋
ブラケットの厚さを
加味してご用意ください。
ディスプレイ
ボルト
取付け穴断面図
※付属のボルトが最後まで締まらない、またボルト
が少ししか回っていないなど、ボルトが合わない
場合は、強度に十分ご注意の上、市販の適切な
サイズのボルトをご用意ください。
上
⑯ボルトM-D×4本〔M6×16〕
ディスプレイ取付け用ボルト類
※ネジ穴ピッチ
100mm×100mmの場合
外側の穴を使います。
100mm
100mm
⑱スペーサー
M-F
くぼみ
プラスドライバー、毛布などが
必要です。ご用意ください。
※ディスプレイのボルト穴部分に
くぼみのある場合は、スペーサー
M-Fを使用します。
