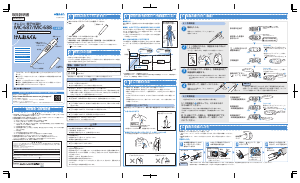

説明書 オムロン MC-688 温度計

説明書

3124655-0A

わき専用

取扱説明書

品質保証書付き

このたびは、オムロン製品をお買い上げいただきありがとうござい

ました。

■安全に正しくお使いいただくため、ご使用前にこの取扱説明書を必ずお読

みください。

■本書は、いつもお手元においてご使用ください。

■本書は、品質保証書を兼ねています。紛失しないように保管してください。

■本書に記載しているイラストはイメージ図です。

＜付属品＞

収納ケース

次のものが入っていますか?1

□次のものがすべてそろっていることを確認してください。

□本体

□お試し用電池（リチウム電池 CR1220×1 個）

※お買い求めのときは本体に内蔵されています。

□取扱説明書（本書：医療機器添付文書・品質保証書・EMC技術資料付き）

※品質保証書は本書についています。紛失しないようにしてください。

•お使いになる前に必ずお読みください。

•ここに示した内容は、製品を安全に正しくご使用いただき、使用者や他の人々への危害、

財産への損害を未然に防止するためのものです。

*

物的損害とは、家屋や家財、および家畜やペットに関わる拡大損害を示します。

誤った取り扱いをすると、人が死亡または重傷を負うことが想定されま

す。

誤った取り扱いをすると、人が傷害を負う、または物的損害*の発生が想

定されます。

警告

注意

警告、注意について

警告

•本体は、防水ではないため、水につけない。

•強い静電気や電磁波のある場所で使わない。

•分解や修理、改造をしない。

▶検温値に誤差が生じたり、故障の原因になります。

•本体を噛まない。

•感温部を強く引っ張ったり、曲げたりしない。

▶事故や故障の原因になります。

•指定外の環境条件で保管したり、使ったりしない。

▶正しく検温できないことがあります。

•電池の＋−極を間違えて入れない。

•指定外の電池を使わない。

•

電池の液が目に入ったら放置しない。すぐに多量の水で洗い流し、医師の指導を受ける。

•電池を使い切ったときや長期間（３ヵ月以上）使用しないときは、電池を本体内に入

れたままにしない。

•電源が入ったまま、電池交換を行わない。

•使用推奨期限の過ぎた電池を使わない。

•本体や収納ケースに強いショックを与えたり、落としたり、踏んだり、振動を与えた

りしない。

▶けがの発生や本体故障の原因になります。

注意

■体温とは・・・

脳や内臓など、温度変化の少ない体の内部の温度のことを言い

ます。

28℃

わきを

しっかり

閉じた

状態

36℃

37℃

体の温度分布図

体の内部の方が温かい。

■通常、わきの下で正しい体温を測るには約 10 分必要

わきの下は温かいように思えますが、ある程度外気に触れてい

るため、体の内部と同じくらいの温度になるまで、しっかり閉

じて約 10 分間かかります。

※このように体の内部と同じくらいに温まったときの温度を

「平衡温」といいます。

■10 分後の体温を約 15 秒で予測する

この体温計は、検温開始から温度の上がりかたを分析・演算す

ることで、約 15 秒で約 10 分後の体温を予測することができ

ます。

※予測検温だけでなく、実測検温もできます。

医師の指示などで、より厳密な体温測定が必要な場合は実測検温してください。

実測検温のし

かたは、「5.2実測検温」を参照してください｡

検温開始

温度

時間

約 15 秒 約 3分

平衡温

約10分

10 分後の

体温を予測

温度の上がりかたを

分析・演算

実測検温

値表示

予測検温結果

でも…

実測検温結果

でも…

予測検温

結果表示

上から差し込むと、

わきの中心にあたらない

横から差し込むと、

先端がでてしまう

●

わきの中心にあてる

●

体温計を下から少し押し上げるようにして

、わきをしっかりしめる

わきと体温計が密着するように腕を軽く押さえてください。

温度が高いのは

わきの中心

表示部を

内側に向ける

安全上のご注意2

なぜ約15秒で測れるの？（予測検温のしくみ）

3

電池の交換のしかた6

正しく測るために4

体温の測りかた（検温）5

電源を入れる。

表示部が全点灯

予測検温中

【こんなとき】

1

2

3

5.1 予測検温のが終わっても、そのままわきに

はさみ続けてください。

約 10 分後にブザーが鳴ると、実測検温が終了です。

検温結果を確認し、電源を切って、収納ケースに

入れてください。

: 前回が予測検温の場合

: 前回が実測検温の場合

前回測った体温が

表示される

前回の体温で

あることを示すマーク

5.2 実測検温

体温計の正しいあてかた

「 」が表示されたら、体温計をわきの中心に

しっかりはさむ。

「 」が表示されれば

検温準備完了

【こんなとき】 

検温中にブザーが「ピーピーピー」と

鳴り、下記が表示される。

（  「7. おかしいな？と思ったら」の）

3

検温が終了すると、

「 」と「℃」が点灯

※体温計のはさみかたや検温時の条件などにより、測定が延長

される場合がありますが、ブザーが鳴るまではさみ続けてく

ださい。

※「4. 正しく測るために」を確認してから検温してください。

※検温ポイントがずれると、検温値は低くなります。

電源スイッチを押すと、「ピッ」と音がして、

電源が入ります。

電源を切って、収納ケースに入れる。

4

電源スイッチを押すと、「ピッ」と音がして、

電源が切れます。

※医師の指示などで、より厳密な体温測定が必要な場合

5.1予測検温

お知らせ

•

この時点で電源を切らなければ、続けて実測検温が始まります。

•

検温していない状態で、電源を切らずに放置した場合、オートパ

ワーオフ機能によって約 15 分後に電源が切れます。

•

運動や入浴、飲食後は、30 分以上あけてから検温してください。

•

起床後、動く前に測るか、動き出して 30 分以上あけてから検温してください。

•

連続して検温しないでください。一度電源を切り、30 秒以上あけてから検温して

ください。

•

わきの下が汗ばんでいるときは、わきから汗をきれいに拭き取ってから検温してく

ださい。

•

長時間布団の中にいたりして、熱がこもっているときは、こもった熱を冷ましてか

ら検温してください。

点滅

点灯

点滅

点滅

点滅

点灯

点灯

点滅

点滅

点灯

点滅

点灯

点灯

点滅

ピポピポピポ・・・

ピポピポピポ・・・

ピポピポピポ・・・

•検温準備完了時に「」表示されない。

（「7. おかしいな？と思ったら」の

/）

•検温中にブザーが「ピー」と鳴り、

下記が表示される。

（「7. おかしいな？と思ったら」の

）

【こんなとき】 

ブザーが「ピポピポピポ・・・」と鳴り、

下記が表示される。

（  「7. おかしいな？と思ったら」の）

使用電池：リチウム電池 CR1220（市販品）1 個

交換のしかた

本体裏面の電池カバーのねじ

を、小型ドライバーで外し、

電池カバーを外す

1

ねじを外す

2

つまようじ等の細くて折れにく

い棒で電池を取り出す

※電池は飛び出すことがありますので、

注意してください。

棒を差し込む位置

3

電池を（＋を上にして）、図の

ように入れる

4

元通りに

取り付ける

電池カバーを元通りに取

り付けて、ねじで固定する

•お買い求めのときは、本体にお試し用電池が内蔵されています。お試し用

電池は、電池寿命の回数以内に切れることがありますので、ご了承ください。

•使用済み電池・本体の廃棄方法は、お住まいの市区町村の指導に従ってください。

お知らせ

保証規定·品質保証書

オムロンヘルスケアお客様サポート

http://www.healthcare.omron.co.jp/support/

製品のお問い合わせ、別売品や消耗品のご注文、修理のご依頼は

オムロンお客様サービスセンター

TEL0120-30-6606（通話料無料） FAX0120-10-1625（通信料無料）

受付時間9：00〜19：00（祝日を除く月〜金）

〒515-8503三重県松阪市久保町1855-370 ※都合により、お休みや受付時間の変更をさせていただく場合があります。

品質保証書

保証規定

商品型式名

MC-687/MC-687-CV/MC-687-SV/MC-687-BA/MC-687-FS/MC-688

ご芳名

ご住所

TEL

（     ）

お買い上げ店名

印

住 所

TEL

お買い上げ年月日        年     月     日

※以下につきましては、必ず販売店にて、記入捺印していただいてください。

〒617-0002京都府向日市寺戸町九ノ坪 53 番地

このたびは、オムロン製品をお買い求めいただきありがとうございました。製品は厳重な検査をおこない高品質を確保し

ております。しかし通常のご使用において万一、不具合が発生しましたときは、保証規定によりお買い上げ後、一年間は

無償修理または交換いたします。

※製品の保証は、日本国内での使用の場合に限ります。

ThiswarrantyisvalidonlyinJapan.

製造販売元

1.取扱説明書、本体貼付ラベル等の注意書きにしたがった正常な使用状態で、お買い上げ後 1 年以内

に故障した場合には無償修理または交換いたします。

2.無償保証期間内に故障して修理を受ける場合は、オムロンお客様サービスセンターにご連絡ください。

3.無償保証期間内でも次の場合には有償修理になります。

（イ）使用上の誤りおよび不当な修理や改造による故障および損傷。

（ロ）お買い上げ後の落下、水没などによる故障および損傷。

（ハ）火災、地震、水害、落雷、その他の天災地変、公害や電源の異常電圧、指定外の使用電源（電圧、

周波数）などによる故障および損傷。

（ニ）品質保証書の提示がない場合。

（ホ）品質保証書にお買い上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句を書き

替えられた場合。

（ヘ）消耗部品。

（ト）故障の原因が本製品以外に起因する場合。

（チ）その他取扱説明書に記載されていない使用方法による故障および損傷。

4.品質保証書は再発行いたしませんので紛失しないよう大切に保管してください。

5.

品質保証書は本規定に明示した期間、条件のもとにおいて無償保証をお約束するものです。

したがってこの保証書によってお客様の法律上の権利を制限するものではありません。

6.補修用部品は製造打ち切り後、最低 6 年間保有しています。

体温計を正しくあてて測らないと、精度の高い検温値が得られない場合があります。

約 15 秒後にブザーが鳴ると、予測検温が終了。

検温結果を確認する。

予測検温開始から、約 3 分後に実測検温値表示に切り替わります。

切り替わった直後に表示される検温値は、予測検温結果より少し下がり

ます。

全点灯表示のマークは電池

交換する準備のお知らせではあ

りません。

予測検温終了

（予測検温結果表示）

実測検温中

（実測検温値表示）

実測検温終了

（実測検温結果表示）

QR

コード

9545543-8A

オムロン体重体組成計HBF-255Tカラダスキャン

オムロン体重体組成計HBF-256Tカラダスキャン

オムロンお客様サービスセンター

TEL0120

-

18

-

6606（通話料無料） FAX0120

-

10

-

1625（通信料無料） 受付時間9：00〜19：00（祝日を除く月〜金）

〒515

-

8503三重県松阪市久保町1855

-

370 ※都合により、お休みや受付時間の変更をさせていただく場合があります。

オムロンヘルスケアお客様サポート

http://www.healthcare.omron.co.jp/support/

QR

コード

製品のお問い合わせ、別売品や消耗品のご注文、修理のご依頼は

輸入元

+%)7B$B0ERRN࣮࣌ࢪ㸰㸮㸯㸴ᖺ㸵᭶㸰㸰᪥ࠉ㔠᭙᪥ࠉ༗ᚋ㸰᫬㸲㸱ศ

ピッ

ピッ

電池カバー

電池

•乳幼児の手の届くところに保管しない。

または、お子様だけで使わない。

▶自分で無理に測ろうとしてけがをする原因になります。

•電池やねじ、電池カバーは乳幼児の手の届くところに置かない。

▶乳幼児が電池やねじ、電池カバーを飲み込む恐れがあります。電池を飲み込むと短

時間で食道に穴が開くなど重症化することがあります。飲み込んだときは無理に吐

かせようとせずに、すぐ医師の診察を受けてください。

•検温結果の自己診断や治療をしない。

▶自己診断は、病気が悪化する原因になります。医師の指導に従ってください。

•人の検温以外に使わない。

▶正しい検温ができません。動物などを無理に測ろうとすると、暴れてけがをする原

因になります。

•本製品はわき専用の体温計なので、わき以外（耳や口中など）で検温しない。

▶正しい検温ができません。耳などを傷つける原因になります。

•本体が水などでぬれた状態で測定しない。

▶正しい検温ができません。病気が悪化する原因になります。

•電池を加熱したり、火の中に入れたりしない。

▶破裂などにより、けがの原因になります。

収納ケース

入れる

表示部を

内側に向ける

少し押し

上げる

はさむ

わきの

中心

□収納ケース

30°〜45°



●

不足しているものがありましたら、オムロンお客様サービスセンターにご連絡ください。

（9.サポート情報）

フラット感温部

プローブ

表示部

電源スイッチ

電池カバー

お知らせランプ

検温終了を光で

お知らせします。

わきの温度は中心ほど高く、

周辺は低くなっています。

ピー

この部分の下に入

れて押さえる

ピーピーピー

オムロン電子体温計

MC-687/MC-688

中

高

低

医療機器認証番号：229AGBZX00037000

6

4

5

8 9

電池交換

マーク

•



バッテリーマーク：このマークが点滅したときは、新しい電池を準備してください。

• 電池交換マーク：このマークが点灯したときは、新しい電池と交換してください。

ピポピポピポ・・・

少し押し

上げる

はさむ

予測／実測

ブザーとランプでお知らせ

フラット感温部

前回値メモリ

オートパワーオフ

電池交換可能

収納ケース付き
