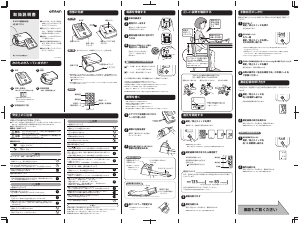

説明書 オムロン HEM-7114 血圧モニター

説明書

取扱説明書

オムロン自動血圧計

HEM-7114

■このたびは、オムロン商品を

お買い上げいただきましてあ

りがとうございました。

■安全に正しくお使いいただく

ため、ご使用前にこの取扱説

明書を必ずお読みください。

■本書は、いつもお手元におい

てご使用ください。

■本書は品質保証書を兼ねてい

ます。紛失しないように保管

してください。

■本書に記載しているイラスト

はイメージ図です。

次のものが入っていますか?

電源を準備する 正しい姿勢を確認する

血圧を測定する

手動加圧のしかた

測定記録を呼び出す

裏面もご覧ください

各部の名前

腕帯を巻く

1

本体

2

わんたい

腕帯

3

お試し用電池

（単 4 形アルカリ乾電池 4 個）

5

医療機器添付文書

※付属の電池はお試し用です。

測定 300 回以内に寿命が切れる

ことがあります。

本 体

マークがついたら電池を交換

記録した測定結果を消す

腕 帯

表示部

腕帯コネクタ

専用 AC アダプタ用

コネクタ

測定／停止

スイッチ

型式 HEM-CR24 対象腕周 22〜32cm（上腕中央部）

表示部

位置合わせマーク

腕帯エア管

エアプラグ

電池カバー

※腕帯寿命は 1 日 4 回（朝夕各 2 回）の測定で、1 年半程度です。（弊社試験条件による）

血圧を正確に測定するために早めの交換をおすすめします。空気漏れが生じたら別

売品をお買い求めください。

（  「別売品について」）

※別売の腕帯にはエアプラグがついていません。エアプラグは捨てないで新しい腕帯

につけ替えてお使いください。

1

本体を裏返す

2

電池カバーを外す

3

電池を図の表示に合わせて

入れる

電池カバーを押さえながら

矢印方向にずらします。

1

エアプラグを腕帯コネクタに

しっかり差し込む

2

腕帯に左腕を通す

腕帯エア管が手のひらの先側に

向くようにします。

1

測定／停止スイッチを押す

電源が入り、自動的に測定が始まります。

1

測定 / 停止スイッチを

約 3 秒間押し続ける

前回の測定結果が表示されます。

2

操作を終わる

測定／停止スイッチを押すと、電源が切れます。

◎電源を切り忘れても、約 5 分後に電源が切れます。

2

測定結果の表示を終わる

測定／停止スイッチを押すと、電源が切れます。

◎電源を切り忘れても、約 5 分後に電源が切れます。

1

腕帯を巻いて

測定／停止スイッチを押す

3

予想される最高血圧値より約 30〜40mmHg 高い値まで上がったとき、

測定／停止スイッチを離す

加圧が始まります。

減圧が始まり、測定を開始します。

2

加圧が始まったら、

もう一度

測定／停止スイッチを押し、

そのまま押し続ける

※予想される最高血圧値より約 30〜40mmHg 高い値まで押し続けてください。

（右上図では 250mmHg）

※手動加圧では、299mmHg まで加圧することができますが、必要以上に加圧を

しないでください。腕に一時的な内出血が発生することがあります。

※300mmHg 以上加圧するとエラーになります。

4

測定を終わる

測定／停止スイッチを押すと、電源が切れます。

◎電源を切り忘れても、約 5 分後に電源が切れます。

2

測定結果が表示されたら測定終了

3

腕帯を取り外す

4

以降の操作は「血圧を測定する」の手順 2〜4 を

ご参照ください。

4

面ファスナーで固定する

※すき間がないようにピッタリ巻いて

ください。

4

端を合わせて電池カバーを置き、

電池カバーを閉める

3

腕帯の端を外側に引っ張りながら

腕帯の位置を決める

図のようにすべらせながら

カチッと音がするまで

閉めます。

すべて同時に新しい電池（同じ種類のもの）と交換してください。

※単 4 形アルカリ乾電池以外は使用しないでください。

※電池交換は本体の電源を切ってからおこなってください。

※使用済みの電池は、お住まいの市区町村の指導に従って処分してください。

◎単 4 形アルカリ乾電池（4 個）で約 300 回測定できます。

（室温 23℃、腕周 25cm、170mmHg 加圧の場合）

◎付属の電池はお試し用です。測定 300 回以内に寿命が切れることがあります

。

・右腕、左腕のどちらでも測定できます。

・素肌または薄手の肌着などで測定してください。

・トイレは先に済ませましょう。

・寒すぎたり暑すぎたりしない部屋で測りましょう。

・厚い衣服を着ている場合は、腕まくりをせずに脱いでから測定してください。

マーク点滅：まもなく電池がなくなります

      （しばらく測定できます）。

マーク点灯：電池が消耗しています。

腕帯の正しい位置

位置合わせマーク

は腕の中心に

◎三角のマークが中指

の延長線上にくるよ

うにしてください。

ひじの内側のくぼみから

1〜2cm

手のひらを上にむけて

右腕に巻くときは…

1〜2cm

腕帯エア管

が

からだ内側の側面に

くるように

※ひじでエア管をつぶさないようにしてください。

下記のような姿勢や腕帯の巻き方では、

正しく測定できないことがあります。

腕帯をゆるく巻きすぎ 測定中に話した・動いた

前かがみの姿勢

※腕帯が心臓の位置より低くなる

ときは、枕や座ぶとんなどを下

に置いてください。

◎測定を中止したいときは…

測定／停止スイッチを押すと、加圧が止まり腕帯の空気が抜けます。

測定結果を確認します。

測定結果は自動的に血圧計が

記録します。

（  「測定記録を呼び出す」）

最高血圧

最低血圧

脈拍数

最高血圧

（収縮期血圧）

135

mmHg以上

最低血圧

（拡張期血圧）

85

mmHg以上

出典：日本高血圧学会 高血圧治療ガイドライン2009

血圧の状態を知るめやすとして利用してください。

※心配な場合は必ず医師の指導を受けてください。

この血圧計は、前回測定した血圧と脈拍を自動的に記録し、呼び出すことが

できます。

1

測定記録呼び出し中に

測定 / 停止スイッチを

約 10 秒間押し続ける

最高血圧値が 220mmHg を超えると予想される方は手動加圧で測定して

ください。

スカスカ

ペチャ

 クチャ

・・・・・・・

素肌または

薄手の肌着

などで測定

する

腕帯の中心は

心臓と同じ高さ

背筋を

のばして

リラックス

ご家庭のテーブルとイスの高さの差は

一般的に 20〜35cm（座卓の場合は、

座面との高さの差）です。

テーブルとイスの高さの差は、

25〜30cm が理想

5331284-0D

最高血圧

最低血圧

脈拍数／記録番号

記録マーク

排気マーク

電池交換マーク

脈波マーク

4

取扱説明書

（本書：品質保証書付き）

高血圧のめやす

近年、世界の主な学会では家庭における高血圧のめやすは以下の通り

とされています。

お使いになる前に必ずお読みください。

●ここに示した内容は、商品を安全に正しくお使いいただき、お使いになる人や、

他の人々への危害や財産への損害を未然に防止するためのものです。

●表示と意味は次のようになっています。

傷んだ電源コードや電源プラグは使用しないでください。

•感電やショート、発火の原因になります。

コンセントや配線器具の定格を超える使い方や、

交流 100V以外では使用しないでください。

•タコ足配線などにより定格を超えると、火災の原因になります。

ぬれた手で電源プラグを抜き差ししないでください。

•感電やけがの原因になります。

* 物的損害とは、家屋・家財および家畜・ペットに関わる拡大損害を示します。

誤った取り扱いをすると、人が死亡または重傷を負うことが

想定される内容を示します。

誤った取り扱いをすると、人が傷害を負ったり物的損害 *の

発生が想定される内容を示します。

■図記号の例

●記号は強制（必ず守ること）を示します。

（左図は必ず守る）

警告

警告

注意

■警告、注意について

安全上のご注意

AC アダプタ（別売）の取り扱いについて

血圧測定以外の目的で使用しないでください。

•事故やトラブルの原因になります。

専用の腕帯以外は使用しないでください。

•正しい測定ができません。

血圧計の近くで、携帯電話を使用しないでください。

•誤動作の原因になります。

本体や腕帯は、分解や改造をしないでください。

•正しい測定ができなくなります。

注意

一般的なことについて

腕帯や腕帯エア管を無理に折り曲げないでください。

腕帯エア管を外すときは、エア管の先のエアプラグを持って外してください。

本体に強いショックを与えたり、落としたりしないでください。

腕帯を腕に巻かない状態で加圧をしないでください。

電池の取り扱いについて

お願い

 記号は禁止（してはいけないこと）を示します。

（左図は禁止）

AC アダプタ（別売）の取り扱いについて

電源プラグはしっかり根元まで差し込んでください。

•感電やショート、発火の原因になります。

電源プラグを抜くときは、電源コードを引っ張らず、電源プラグを

持って抜いてください。

•電源コードの断線やショートにより、火災や感電の原因になります。

電源コードの取り扱いは以下の項目に注意してください。

・傷つけない ・破損させない ・加工しない

・無理に曲げたり、引っ張らない ・ねじらない

・使用時は束ねない ・重い物を載せない ・挟み込ませない

•感電や火災、故障の原因になります。

電源プラグのほこりはふき取ってください。

•ほこりに湿気が加わると、感電やショート、発火の原因になります。

長時間ご使用にならないときは、電源プラグを抜いてください。

•絶縁劣化による感電や漏電火災の原因になります。

お手入れの前には、電源プラグを抜いてください。

•感電やけがの原因になります。

AC アダプタは、別売の専用品以外は使用しないでください。

•火災、感電の原因になります。

注意

測定結果の自己判断、治療は危険です。

医師の指導に従ってください。

•自己判断は、病気の悪化につながることがあります。

重度の血行障害または血液疾患のある方は、医師の指導のもとご使

用ください。

•圧迫により一時的に内出血が発生することがあります。

手動加圧をするときは、本取扱説明書をご参照の上ご使用ください。

•必要以上に加圧すると、圧迫により一時的に内出血が発生するこ

とがあります。

乳幼児や自分で意思表示ができない人には使用しないでください。

•事故やトラブルの原因になります。

腕帯の加圧を 300mmHg 以上にしないでください。

•腕がうっ血したり、しびれたりします。

一般的なことについて

電池の取り扱いについて

電池は乳幼児の手の届かないところに置いてください。

•乳幼児が電池を飲み込む恐れがあります。電池を飲み込んだとき

は、すぐ医師の治療を受けてください。

電池の   極を正しく入れてください。

•

発熱や液漏れ、破裂などにより本体の破損や、けがの原因になります。

指定の電池を使ってください。

新しい電池と古い電池、銘柄や種類の違う電池を同時に使用しな

いでください。

•

発熱や液漏れ、破裂などにより本体の破損や、けがの原因になります。

長期間（3 カ月以上）使用しないときは、電池を取り外してください。

また、使用済みの電池はすぐに取り外し、すべて同時に新しいもの

と交換してください。

•液漏れなどにより、本体の破損や、けがの原因になります。
