説明書 三菱 R30J-HRY-H 扇風機

説明書

- 4 -

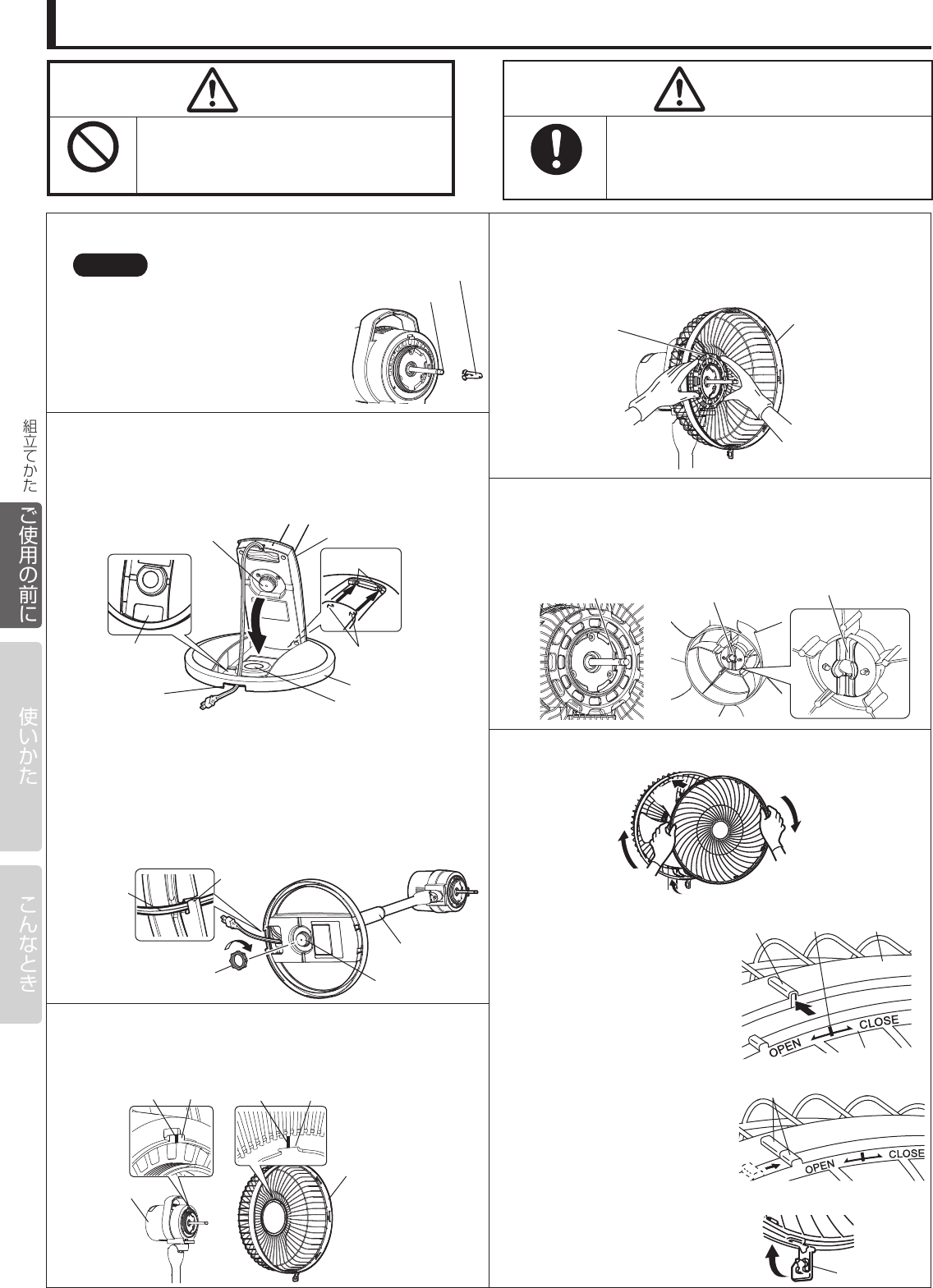

1 モーター軸からキャップをはずす

●収納時のため包装箱、ポリ袋、

キャップ（モーター軸のさび防

止）は捨てないでください。

●スタンドは単体では立ちません。

組立て前は横向きにして、置い

てください。

① 前ガ ード の目印線を後

ガ ード の凸部に合わせ

てはめ込む。

② 前ガードの凸部が後

ガードの凸部に合い、

「 カ チ ッ 」と ロ ッ ク す る ま

で右に回す。（ロックが

不完全ですとクリップが

固定できません）

③ クリップ で 固 定 す る 。

お願い

キャップ

ガード止め

ナット

後ガード

モーター軸

ツメ穴

ベース

丸穴

コード出口

角穴部

固定ネジ部

スタンド

ツメ

ピン

みぞ

みぞ

固定ネジ部

スタンド固定ナット

（右に回す）

スタンド

フック

電源

コード

1

2

3

後ガード

前ガード

目印線凸部

凸部

クリップ

②

③

②

①

①

2 ベースを組立てる

① 電源コードをベースの角穴部に通す。

② スタンドのツメをベースのツメ穴に引っ掛け、

③ スタンドの固定ネジ部が丸穴に入るよう静かには

め込む。

④ スタンドとベースの連結がはずれないようゆっく

りと横向きにする。

⑤ 固定ネジ部にスタンド固定ナットの「ユルム」

「シマル」の刻印がある側を手前にしてネジ山を

合わせ、かたむきのないようにしっかり固定する。

⑥ 電源コードをスタンドのフックに引っ掛け、コー

ド出口より出す。

3 後ガードを取付ける

後ガードの切欠部をツメに引っ掛ける。

●印同士をあわせる

モーター部

後ガード

印 ツメ 印

後ガードの切欠部

4 後ガードを固定する

ガード止めナットを右に回し、後ガードにがたつきの

ないようしっかり締め付けて固定する。

5 羽根を取付ける

① 羽根をモーター軸に差し込む。

●羽根のみぞをモーター軸のピンに合わせる

② スピンナを左に回して固定する。

6 前ガードを取付ける

注意

指示に従い必ず行う

●

組立ての際は手袋を着用する

（着用しないとけがの原因）

警告

禁　止

●

ベースを付けずに運転しない

（転倒してけがの原因）

組立てかた

組立てかた
