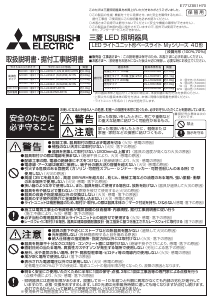

説明書 三菱 MY-VH440471C/NH AHTN ランプ

説明書

保管用

三菱 LED 照明器具

LED ライトユニット形ベースライト Ｍｙシリーズ ４０形

E771Z851H70

[

段調光形

(

100%,70%

)

]

このたびは三菱照明器具をお買上げいただきありがとうございました。

〇この製品の性能・機能を十分に発揮させ、また安全を確保するために、

　据付工事前・ご使用前にこの説明書を必ずお読みください。

〇お客さまご自身では据付けないでください（安全や機能の確保ができません）。

〇この製品は日本国内用に設計されていますので、国外では使用できません。

　また、アフターサービスもできません。

取扱説明書・据付工事説明書

■

販 売 店 ・工 事 店 さ ま へ

：

こ の 説 明 書 は 保 守 の た め 、お 客 さ ま に 必 ず お 渡 し く だ さ い 。

■

お客さまへ

：

説明書をお読みになった後は大切に保管し、必要な時にお役立てください。

●器具取付けの際は電線を挟まない（絶縁不良により、火災・感電の原因）

●配線工事の際、電線の絶縁体にキズをつけない（絶縁破壊により、火災・感電の原因）

●電源線・アース線は確実に接続し、端子台の最大送り容量を超えない（ 火 災・感 電 の 原 因 ）

●引火する危険のある雰囲気〔 ガ ソリン・可 燃 性 スプ レ ー・シン ナ ー・ラッカ ー・可 燃 性 粉 じん の あ る 所 〕で

　使用しない（火災の原因）

●高 温〔 35℃ を 超 え る 〕、高 湿〔 85%RHを超える〕、粉じん、機械工場などの油煙のある場所、強い振動・衝撃

　のある場所で使用しない（火災・感電・落下の原因）

●

狭い箱のような中で使用しない。また、器 具を隠して使 用する場 合 は、放熱を妨げない（器 具 が過 熱して火 災の原 因）

●器具を布や紙などで覆わない（可燃物を被せて使用すると火災の原因）

●器具の改造や指定部品以外の交換はしない（火災・感電・落下の原因）

●器具のすき間や放熱穴に金属類を差し込まない（ 火 災・感 電 の 原 因 ）

●

ライトユニットは精密機器のため、取付け・取外しの際は器具本体の◇マーク付近を持ち、ひねらない（感電・落下の原因）

● 配線工事、器具取付の際は必ず電源を切る（ 火 災・感 電 の 原 因 ）

● 補強のない天井には取付けない（火災・落下の原因）

●器具を密集して取付けない〔200mm以上離す〕（器具の温度が高くなり火災の原因）

●器具の直下や近くにストーブなどの熱器具を置かない（過 熱して火 災 の原因）

●光を直視しない（長時間直視すると目を痛める原因）

●納入仕様書の指定箇所・指定方向以外には取付けない（火災・落下の原因）

●器具を乾燥不十分なクロス貼り・コンクリート面には取付けない（絶縁不良やさびにより、感電・落下の原因）

●直射日光の当たる場所、腐食性ガスやオゾンが発生する場所で使用しない（劣化による落下の原因）

●屋外、水や湿気の多い場所、軒下・開放型駐車場・ピロティ等の雨線内で使用しない（ 火 災・感 電 の 原 因 ）

●風が吹く場所で使用しない（落下の原因）

●表示された電源電圧以外では使用しない（ 火 災・感 電 の 原 因 ） 　

　

定格電圧の90％以下での使用は、電源ユニットの耐用年限が短くなったり、故障の原因となります。

●

明 るく安 全 にご 使 用 い た だくた め に半 年 に１回 の 保 守・点検、3年に1回は工 事店等の専門家による点 検 を行う

（点検不備により、火災・感電・落下の原因）

・照明器具には耐用年限があります。設置して8〜10 年経つと外観に異常がなくても内部の劣化が進行して

　

いますので、点検・交換をおすすめします。LED 光源は光束維持時間に達しても暗くなりますが点灯し続けます。

　点 灯 で きるからといって 継 続して使 用 が 可 能というわけではありません。

※使用条件は周囲温度30℃、1日10時間点灯、年間3000時間点灯です。

誤った取扱いをしたときに、軽傷または

家屋・家財などの損害に結びつくもの。

誤った取扱いをしたときに、死亡や重傷など

の重大な結果に結びつく可能性があるもの。

■ 図記号の意味は次の

　とおりで す。

禁止

指示を守る

安全のために

必ず守ること

お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。

ラ イト ユ ニット タイ プ ラ イト ユ ニット 形 名 質量

高演色

タイプ

6900lm 一般タイプ

EL-LU47047（D,N,W,WW）AHTN

約0.8kg

5200lm 一般タイプ

EL-LU4 50 47（N,W,WW）AHTN

約0.8kg

4000lm 一般タイプ

EL-LU4 40 47（N,W,WW）AHTN

約0.8kg

3200lm 一般タイプ

EL-LU43047（N,W,WW）AHTN

約0.8kg

イエロータイプ

4000lm 一般タイプ

EL-LU44033Y AHTN

約1.0kg

色評価用

4000lm 一般タイプ

EL-LU44047NH AHTN

約0.8kg

直付形

適合本体 器具本体形名 質量

逆富士タイプ 150幅

EL-L HV4150 0

約1.0 k g

逆富士タイプ 150幅 全長1250

EL-L HV41501

約1.1kg

逆富士タイプ 230幅

EL-LHV42300

約1.3k g

笠付タイプ

EL-LHH41500

約1.0 k g

トラフタイプ

EL-LHL40700

約0.6kg

D：

N：

W：

W W：

昼 光 色（ 6500K）

昼白色（5000K）

白　色（4000K）

温白色（ 3500K）

・表の器具本体と組合せてご使用の場合は、本説明書の取付方法を参照ください。

・上表以外の器具本体の取付方法は、本体に同梱の説明書を参照ください。

・ライトユニット形名の（ ）内は光色を示します。

● 施工は電気工事士の有資格者が電気設備の技術基準・内線規程、据付工事説明書に従い行う

（施工不備により、火災・感電・落下の原因）

●必ず当社の専用器具本体とライトユニットとの組合せで使用する（火災・感電・落下の原因）

●

レースウェイに取付ける場合、器具は建築設備耐震設計・施工指針に基づき施工されたレースウェイに取付ける（落下の原因）
