取付時形状

曲げすぎ

器具本体

取付ばね（初期形状）

◇形マーク

引き下げる

差し込む

接続コネクタ

（ ラ イト ユ ニ ット 側 ）

接続コネクタ

（器具本体側）

ラ イト ユ ニ ット

取付ばね

器具本体

押し上げる 押し上げる

取付ばね（器具本体側）

ばね受け金具

　の角穴

ラ イト ユ ニ ット

電線を挟まない

E771Z851H70

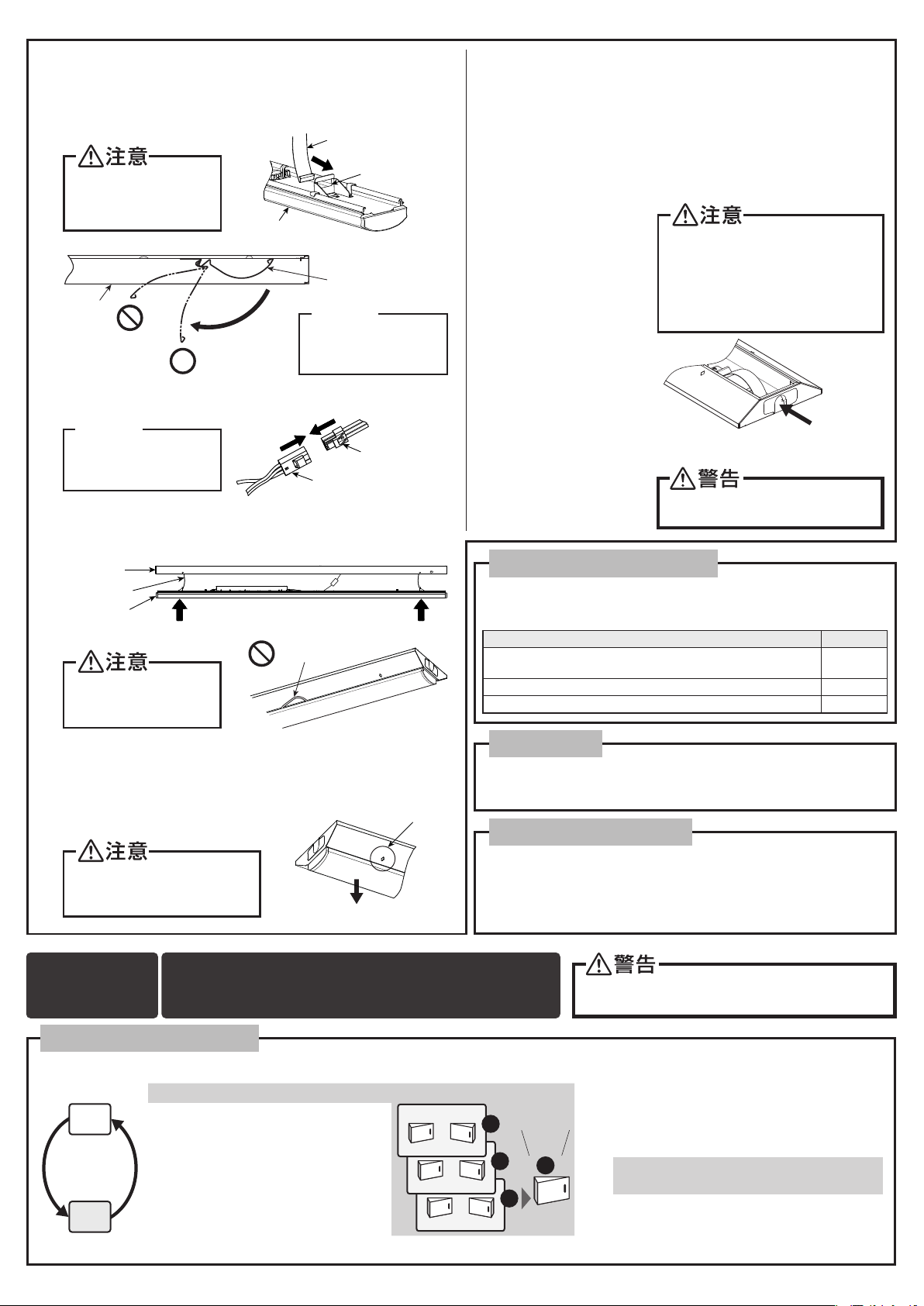

5 ラ イトユ ニット の 取 外 しか た

4 ライトユニットを器具本体に取付ける

（1） 器具本体側にライトユニットを仮取付けする。

・器具本体の取付ばねを下に曲げて、ライトユニット両側の

　　ばね受け金具の角穴に入れる。

（2

） 器具本体側とライトユニット側の接続コネクタを接続する。

取付ばねの片側のみ、

ばね受け金具の角穴に

入れた状態で保持しない

（落下の原因）

（3） ライトユニットのばね受け金具近傍を持ち、電線を挟まないように

　　 器具本体側へ押し上げてライトユニットを取付ける。

押し上げ時に器具本体と

ラ イトユ ニット 間 に 指 を

入れない（けがの原因）

取付ばねを必要以上に

曲げないでください。

（垂れ下がりの原因）

お 願 い

お客様へ

以下の使用方法・お願い等をよくお読みに

なり、正しく安全に使用してください。

お客様自身で電 気工事をしない（火 災・感 電 の原 因）

電気工事士の資格が必要です。

・ ・ お客様立ち会いで試運転を行ってください。

スイッチ ON,OFF などの運転手順、安全を確保するための正しい

使い方についてお客様に説明してください。

・ ・ 据付工事が完了しましたら、下表に従ってもう一度点検してください。

不具合がありましたら必ず直してください（機能が発揮できない

ばかりか、安全性を確保できません）。

チェック内 容 チェック欄

電源線・アース線を電源端子台の差し込み穴に確実に差し

込んでいますか。

器具本体とライトユニットのコネクタを接続していますか。

器具本体とライトユニットが確実に取付いていますか。

試運転

・ ・ 取扱説明書に従って、正しい使い方をご説明ください。

特に「安全のために必ず守ること」の項は、安全に関する重要な

注意事項を記載していますので、必ず守るようにご説明ください。

・・物件などで使用者が不在の場合は、発注者（オーナー・ゼネコン）

や管理人などに説明してください。

お客様への説明

据付工事後の確認

接続時にライトユニットに、

過度な荷重をかけないで

ください。（破損の原因）

お 願 い

内側へ倒す

点灯中及び消灯直後の器具本体

及び ライトユ ニット に 触 ら な い

（高 温のためやけどの原因）

（1） 器具本体の◇形マークを目印に、ライトユニット側面部を持ち、

　　両手で水平に引き下げる。

（2）取付けた時と逆の手順で取外す。

・取付けは適合オプション・

　　適合部品の取扱説明書に

　　従い確実に行う。

8

適合オプション・適合部品（別売）の取付け

適合オプション・適合部品の取付けは

確実に行う（落下の原因）

6 連続取付の場合

（1）取付ピッチを確認する。（2 ページを参照）

（2）器具本体の端部をそろえて連結する（器具本体の中心を合わせる）。

（3）連続取付の中央部から両端に

　　向 か って ライトユ ニット を

　　器具本体に取付ける。

※連結金具（REA48：別売）を

　ご使用いただくと、器具本体の

　中心が合わせやすくなります。

　連結金具の取付けかた REA48

　

の取扱説明書を参照してください。

（1）天井裏に、電源線・信号線

　　を戻して配線する（推奨）。

〔 器具内送り配線をする場合 〕

（1）

器具本体のU字形ノックアウト

　　を器具本体の内側に倒して

　　

取外す（逆富士タイプの器具

　　

は台形ノックアウトも取外す）。

（2）取 付 ば ね・電 源 ユ ニット に

　　触れないように配線し、

　　送り配 線クリップに挿入

　　して固 定する。

7 器具間送り配線

　 をする場合

・ノックアウト部分〔電源用〕には、

　各 配 線 の シ ー ス〔 外 被 〕を 残 し て

　施工する（火災・感電の原因）

・

6900lmタイプ・5 2 0 0 l m タ イ プ・

　

色評価用は、エコケーブルソフトタイプ

〔電源線：φ1.6EM-EEF〕を使用する

（火災・感電の原因）

ON

5秒以上

点灯モード

切替

ON/OFF

3

4

ON/OFF

2

約1秒

ON/OFF

約1秒

1

ON/OFF

を繰り返し

4

回目の

ON

で切り替わる

壁 スイッチ 操 作

点 灯モ ードの 切 替

・器具間の点灯モードが揃わない場合、

　壁スイッチ操作により点灯モードのリセット

　を実施してください。

●●点灯モードのリセット操作点灯モードのリセット操作

　（定格モードにリセット）　（定格モードにリセット）

・・明るさ明るさがが11 回回明滅すれば明滅すればリセット 完 了と なり、リセ ット 完 了と なり、

　定 格 モ ード に なります。　定 格 モ ード に なります。

・出荷時は定格モードに設定されています。

・消灯しても消 灯前の点 灯モ ード を 記憶しています。

●●点灯モード（点灯モード（

定定格・格・節電モード節電モード

）の 切）の 切 替替

・・定格モード切替定格モード切替

　 　 約5秒の間に明るさ約5秒の間に明るさがが11回回 明 滅しま す。明 滅しま す。

・・節電モード切替（明るさ 約70％）節電モード切替（明るさ 約70％）

　 　 約5秒の間に明るさ約5秒の間に明るさがが 2回2回明 滅します。明 滅しま す。

ON/OFF

を繰り返し

5

回目の

ON

で完了

壁 スイッチ 操 作

点灯モード

定格

モード

節電

モード

※後付オプション取付時は点灯モードの切替はできません。
