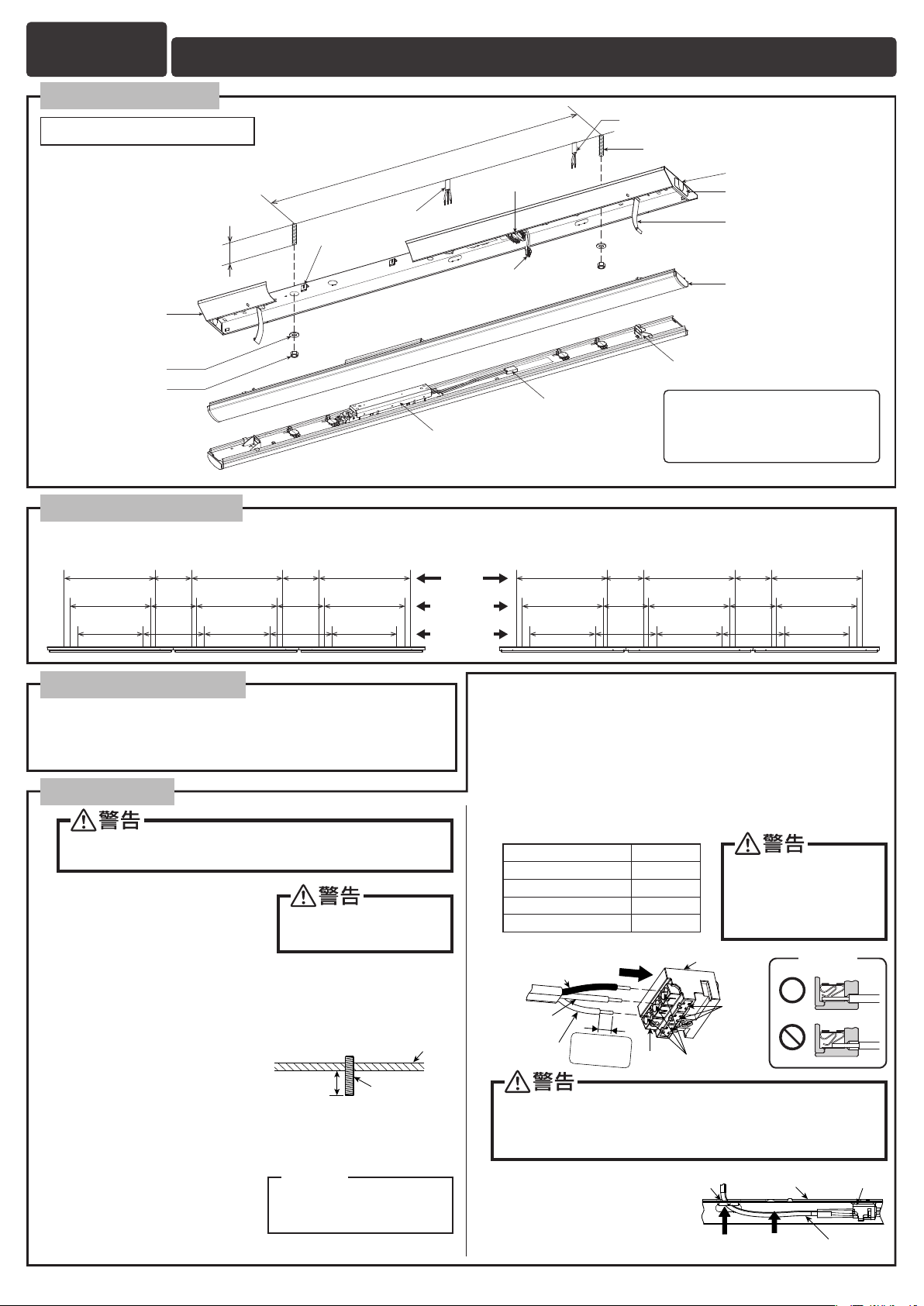

説明書 三菱 EL-LU47053D AHTN ランプ

説明書

2 ／4

※取付ピッチ 600mm の使用可否及び取付穴については組合せ形名の納入仕様書をご確認ください。

【EL-LHV41501・EL-LHV42300 の場合】

器 具 本 体・ライト ユ ニット

【EL-LHV41500・EL-LHH41500・EL-LHL40700 の場合】

以下の各部のなまえ・取付方法等をよくお読みになり、正しく安全に据付けてください。

施工者様へ

1 取付前の確認

（1）器具本体質量、ライトユニット質量、

　　 オプション（ガード等）質量、及び

　　 ライトユニットの引き下げ力（60N）

　　 の合計に十分耐えるよう、取付部の強度を確保する。

器具の取付けは質量に耐える

所に取付ける（落下の原因）

18～22mm

天井

取 付 ボ ルト

施工は、据付工事説明書に従い確実に行い、ライトユニットの

取付け・取外しの際は、必ず電源を切る（火災・感電・落下の原因）

　 ・オプションの質量は、適合品の納入仕様書を参照ください。

　 ・取付ボルトを使用の場合は、W3/8 または M10 を使用する。

　 ・木ねじを使用の場合は、丸 木ねじの呼び径 4.1 以上を使用し、

　　板厚は 9㎜以上とする。

　 ・取付面に対し、取付ボルトが垂直であることを確認する。

（ 2 ）取 付 ボ ル ト の 長 さ は 、

　　

天井面より18～22mmにする。

接続 状態

電源線（高電位側）

アース線

水平方向より一本ずつ確実に差し込む

解除

ボタン

電源端子台

電源線

（低電位側）

皮むき長さ

10～14mm

アース

差し込み穴

E771Z976H70

各部のなまえ

取付方法

器具本体付属品

・ブッシュ（φ 26 穴用） ：１個

・ブ ッ シ ュ（ 1 0 × 3 4 長 穴 用 ）： １ 個

※逆富士タイプのみ

※取付穴については組合せ形名の納入仕様書をご確認ください。

＜下図は

　

・E L- L H V415 0 0

　

・EL-LU47053N AHTN を示す＞

3

電源線・アース 線 を電源端子台に接続する

（１）電源線・アース線を電源端子台の差し込み穴に、

　　 水平方向より一本ずつ確実に差し込む。

　 ・ 適合引込み電源線 ：φ1.6mmVVF単線 または φ2.0mmVVF単線

　 ・ 電源線を電源端子台から取外すときは、

　　 幅６mmのマイナスドライバーで、解除ボタンをまっすぐに押す。

　 ・電源端子台の送り総容量はライトユニットの明るさタイプで

　　 異なります。（下表参照）

明るさタイプ

送り総容量

6900lm

タイプ

１２ A

5200lm

タイプ

１４ A

4000lm

タイプ

１６ A

3200lm

タイプ以下

２０A

（2

） 電源線・アース線の接続後、

　　 余分な電源線はライトユニット

　　 との当たりを防ぐため、

　　 電源穴に押し込むか電源線を

　　 器 具本体に押し付ける。

D種〔第3種〕接地工事は

電気設備の技術基準に

従って行い、漏電遮断器を

確実に設置する（故障・漏電

の時に、火災・感電の原因）

・

電源の接続は適合電源線の被覆を指定長さにむき、１本 ずつ 差し 込 み穴

の奥まで差し込む（差し込み不十分は接触不良により、火災・感電の原因）

・

送り配 線は照明器具 専用回路とし、電源端子台の送り総容量を確認

して接 続 する（容量を超えると電源端子台が過熱して火災の原因）

（1）

器具本体のブッシュ付電源用穴に電源線・アース線を引き込む。ノックアウト

の電源用穴を使用する場合は、必ず器具本体に付属のブッシュを取付ける。

（2）別 途 手 配 の 、平 座 金 ・ 六 角 ナ ッ ト を

　　 用いて、本体を確実に固定する。

六角ナットの締付トルクは

　　1.0～1.2 N･m。

2 器具本体を取付ける

お 願 い

締付トルク値を守ってください。

（器具変形・天井面とのすき間

の原因）

600 650 600600 650

900

800

350 900

800

350

450

900

800450

600 616 600600 616

900

800

316 900

800

316

416

900

800416

木ねじ

取付ボ ルト

取付ボ ルト

連続取付ピッチ

　・　・天井面に取付ける場合、取付ける部分が平らな場所

　・　・温泉地など、硫 黄 成 分を 含 む 腐 食 性ガスやオゾン が 発 生しない 場所

　・　・一般屋内でも器具周囲に硫黄成分が存在しない場所

　・　・その他納入仕様書に記載された事項が守られた場所

据付場所の選定

押し込む

電源端子台

電源線

（アース線）

電源穴 器具本体

押し付ける

ボ ル ト の 出 し ろ：1 8 ～ 2 2 m m

600または800

ラ イト ユ ニ ット

＜ ライトユニット裏面 ＞

取付ばね（２ヶ所）

取付ボルト（市販品）〔W3/8またはM10〕

電源線（市販品）

信号線（市販品）

〔後付オプションで信号調光機能を使用する場合〕

U字形ノックアウト

送 り 配 線 クリップ

（３ヶ 所 ）

器具本体（別売）

台形ノックアウト

接続コネクタ

（ ラ イト ユ ニ ット 側 ）

ばね受け金具（２ヶ所）

電 源 ユ ニ ット

六角ナット（市販品）

平座金（市販品）

電源端子台

接続コネクタ

（器具本体側）

・ガ ード を 使 用する 場 合 は、外径25mm以上の平座金を使用する。
