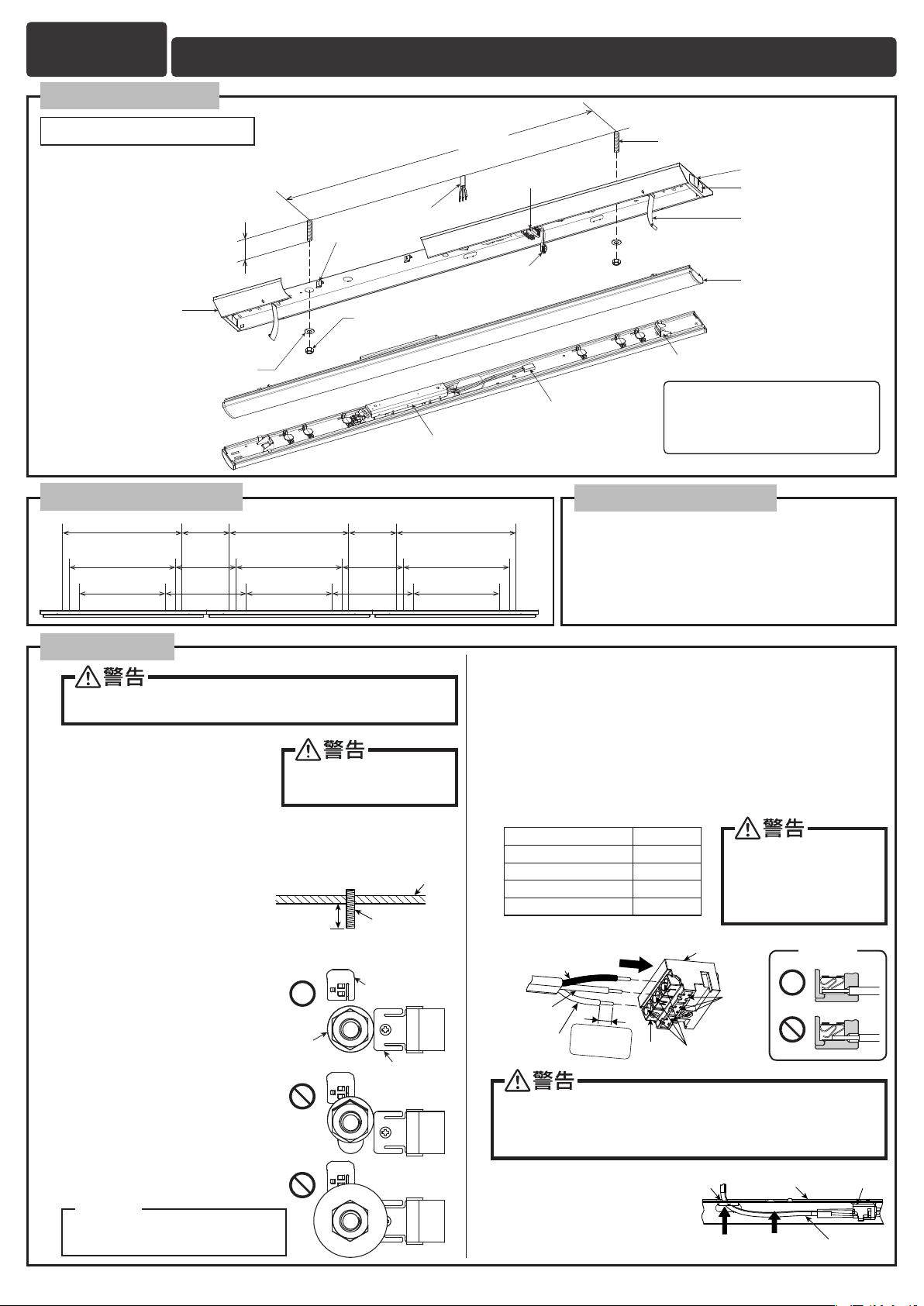

器 具 本 体・ラ イトユ ニット

施工者様へ

以下の各部のなまえ・取付方法等をよくお読みになり、正しく安全に据付けてください。

・・天 井面に取付ける場合、取付ける部分が平らな場所

・・温 泉 地 など、硫 黄 成 分を 含 む腐 食 性 ガスやオゾン が

発生しない場所

・・一般屋内でも器具周囲に硫黄成分が存在しない場所

・・その他納入仕様書に記載された事項が守られた場所

E771Z978H70

（1）

M10並 形（

外径22mm以下

）の平座金

（2個）、六角ナット（2個）を準備する。

（2）器具本体質量、ライトユニット質量、

　　 オプション（ガード等）質量、及びライトユニットの引き下げ力（60N）

　　 の合計に十分耐えるよう、取付部の強度を確保する。

・オプションの質量は、適合品の納入仕様書を参照ください。

・取付ボルトは、W3/8またはM10を使用する。

・取付面に対し、取付ボルトが

　　垂直であることを確認する。

（ 3 ）取 付 ボ ル ト の 長 さ は 、

　　

天井面より18～22mmにする。

18～22mm

天井

取 付 ボ ルト

1 取付前の確認

器具の取付けは質量に耐える

所に取付ける（落下の原因）

2 器具 本体を取付ける

締付トルク値を守ってください。

（器具変形・天井面とのすき間の原因）

お 願 い

（ 1 ）器 具 本 体 の ブ ッ シ ュ 付 電 源 用 穴 に

　　 電源線・アース線を引き込む。

　　 ノックアウトの電源用穴を使用する

　　 場合は、必ず器具本体に付属の

　　 ブッシュを取付ける。

（2）別途手配の、M10並 形（

外径22mm以下

）

　　 の平座金・六角ナットを用いて、

　　 本体を確実に固定する。六角ナットの

　　 締付トルクは 1.0～1.2N･m。

・900ピッチ取付けの際は、取付ばね

や

　　

送り配線クリップに干渉しないよう

に

　　取 付 け る 。（ 右 図 ）

・ガードを使用する場合は、ばね座金も

　　併せて使用する。

施工は、据付工事説明書に従い確実に行い、ライトユニットの

取付け・取外しの際は、必ず電源を切る（火災・感電・落下の原因）

連続取付ピッチ

据付場所の選定

各部のなまえ

取付方法

（１）電源線・アース線を電源端子台の差し込み穴に、

　　 水平方向より一本ずつ確実に差し込む。

　 ・ 適合引込み電源線 ：φ1.6mmVVF単線 または φ2.0mmVVF単線

　 ・ 電源線を電源端子台から取外すときは、

　　 幅６mmのマイナスドライバーで、解除ボタンをまっすぐに押す。

　 ・電源端子台の送り総容量はライトユニットの明るさタイプで

　　 異なります。（下表参照）

平座金

取付ばね

送 り配 線 クリップ

接続状態

3

電源線・アース 線 を電源端子台に接続する

明るさタイプ

送り総容量

6900lm

タイプ

１２ A

5200lm

タイプ

１４ A

4000lm

タイプ

１６ A

3200lm

タイプ以下

２０A

D種〔第3種〕接地工事は

電気設備の技術基準に

従って行い、漏電遮断器を

確実に設置する（故障・漏電

の時に、火災・感電の原因）

（2） 電源線・アース線の接続後、

　　 余分な電源線はライトユニット

　　 との当たりを防ぐため、

　　 電源穴に押し込むか電源線を

　　 器 具本体に押し付ける。

電源線（高電位側）

アース線

水平方向より一本ずつ確実に差し込む

解除

ボタン

電源端子台

電源線

（低電位側）

皮むき長さ

10～14mm

アース

差し込み穴

※取付穴については組合せ形名の納入仕様書をご確認ください。

＜下図は

　

・

EL-LHV41501-YC

　

・

EL-LU47053N-YC AHTN を示す

＞

器具本体付属品

・ブッシュ（φ 26 穴用） ：１個

・ブ ッ シ ュ（ 1 0 × 3 4 長 穴 用 ）： １ 個

※逆富士タイプのみ

600600 600650 650

800800 800450 450

900900 900350 350

ボ ル ト の 出 し ろ：1 8 ～ 2 2 m m

取付ボルト（市販品）〔W3/8またはM10〕

＜ ライトユニット裏面 ＞

電源線（市販品）

送 り 配 線 クリップ

（３ヶ 所 ）

600・800または 900

六 角 ナ ット

（市販品）

平座金：

M10並形〔外径22mm以下〕

（市販品）

器具本体（別売）

ラ イト ユ ニ ット

取付ばね（２ヶ所）

U字形ノックアウト

台形ノックアウト

接続コネクタ

（器具本体側）

接続コネクタ

（ ラ イト ユ ニ ット 側 ）

ばね受け金具（２ヶ所）

電 源 ユ ニ ット

電源端子台

押し込む

電源端子台

電源線

（アース線）

電源穴 器具本体

押し付ける

・

電源の接続は適合電源線の被覆を指定長さにむき、１本 ず つ 差し 込 み穴

の奥まで差し込む（差し込み不十分は接触不良により、火災・感電の原因）

・

送り配 線 は照明器 具専用回 路とし、電源端子台の送り総容量を確認

して接 続する（容量を超えると電源端子台が過熱して火災の原因）
