説明書 三菱 EL-LU44050D AHZ ランプ

説明書

3／4

E771Z977H70

（4） 信 号 線 を ライトユ ニット に 固 定 する 。

　・

信 号 線をクリップ(下)に挿入し、余分な

　　 信号線はライトユニットとの当たりを

　　 防ぐため、信号線用穴に押し込む。

信号線端子台に電源線

を接続しない

（過 熱して火 災の原 因）

ラ イト ユ ニ ット

取付ばね

器具本体

押し上げる 押し上げる

電線を挟まない

5 ラ イトユ ニット の 取 外 しか た

点灯中及び消灯直後の器具本体

及び ライトユ ニット に 触ら な い

（高 温のためやけどの原因）

押し込む

電源端子台

電源線

（アース線）

電源穴 器具本体

押し付ける

（5） ライトユニットのばね受け金具近傍を持ち、電線を挟まないように

　　 器具本体側へ押し上げてライトユニットを取付ける。

押し上げ時に器具本体と

ラ イトユ ニット 間 に 指 を

入れない（けがの原因）

チェック内 容

チェック欄

電源線・アース 線・信号線を端子台の差し込み穴に確実に差し込んでいますか。

器具本体とライトユニットのコネクタを接続していますか。

器具本体とライトユニットが確実に取付いていますか。

据付工事後の確認

・ ・ 据付工事が完了しましたら、右表に従ってもう一度

　点 検してください。不 具合が ありましたら必ず 直して

　ください（機能が発揮できないばかりか、安全性を

　確保できません）。

◇形マーク

引き下げる

取付時形状

曲げすぎ

器具本体

取付ばね（初期形状）

取付ばね（器具本体側）

ばね受け金具

　の角穴

ラ イト ユ ニ ット

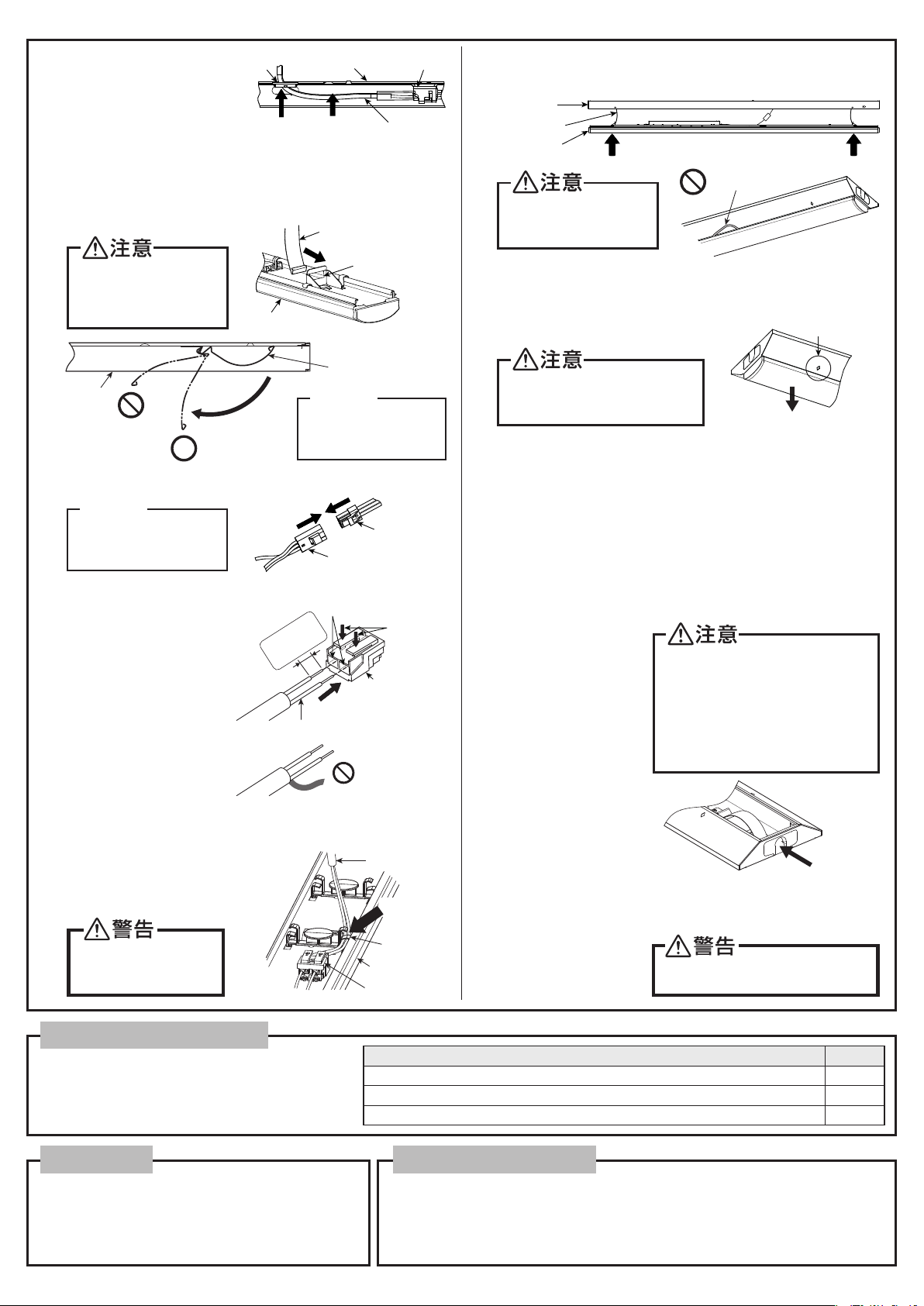

4 ライトユニットを器具本体に取付ける

（1） 器 具 本体 側 にラ イトユ ニット を 仮 取 付 け す る 。

・器具本体の取付ばねを下に曲げて、ライトユニット両側の

　　ばね受け金具の角穴に入れる。

取付ばねの片側のみ、

ばね受け金具の角穴に

入れた状態で保持しない

（落下の原因）

（2） 器具本体側とライトユニット側の接続コネクタを接続する。

接続時にライトユニットに、

過度な荷重をかけないで

ください。（破損の原因）

お 願 い

（3） 信号線を信号線端子台の差し込み穴に

　　 水平方向より一本ずつ確実に差し込む。

取付ばねを必要以上に

曲げないでください。

（垂れ下がりの原因）

お 願 い

（1） 器具本体の◇形マークを目印に、ライトユニット側面部を持ち、

　　両手で水平に引き下げる。

（2）取付けた時と逆の手順で取外す。

・取付けは適合オプション・

　　適合部品の取扱説明書に

　　従い確実に行う。

8

適合オプション・適合部品（別売）の取付け

適合オプション・適合部品の取付けは

確実に行う（落下の原因）

6 連続取付の場合

（1）取付ピッチを確認する。（2 ページを参照）

（2）器具本体の端部をそろえて連結する（器具本体の中心を合わせる）。

（3）連続取付の中央部から両端に向かってライトユニットを器具本体に

　　取付ける。

　 ※連結金具（REA48：別売）をご使用いただくと、器具本体の中心

　　が合わせやすくなります。連結金具の取付けかたは REA48 の

　　取扱説明書を参照してください。

（1）天井裏に、電源線・信号線

　　を 戻 し て 配 線 す る （ 推 奨 ）。

〔 器具内送り配線をする場合 〕

（1）

器具本体のU字形ノックアウト

　　を器具本体の内側に倒して

　　

取外す（逆富士タイプの器具

　　

は台形ノックアウトも取外す）。

（2）取 付 ば ね・電 源 ユ ニット に

　　触れないように配線し、

　　送り配 線クリップ に 挿入

　　して固 定 する。

（3） 信 号 線 を ラ イ ト ユ ニ ッ ト に 固 定 す る 。

・

ライトユニットを仮取付けした状態で信号線をクリップ(上)に挿入する。

7 器具間送り配線

　 をする場合

内側へ倒す

・

ノック ア ウト 部分〔

電源用・信号線用穴

〕

　

には各配線のシース〔外被〕を残して

　施工する（ 火 災・感 電 の 原 因 ）

・6900lmタイプ・5200lmタイプは

　 エ コ ケ ー ブ ル ソ フ ト タ イ プ〔 電 源 線：

　φ1.6EM-EEF・信号線：φ0.9EM-

　F CP EE -1P 〕を 使 用 す る

　（ 火 災・感 電 の 原 因 ）

（2） 電源線・アース線の接続後、

　　 余分な電源線はライトユニット

　　

との当たりを防ぐため、

　　 電源穴に押し込むか電源線を

　　 器具本体に押し付ける。

差し込む

接続コネクタ

（ ラ イト ユ ニ ット 側 ）

接続コネクタ

（器具本体側）

・ ・ 取扱説明書に従って、正しい使い方をご説明ください。

特に「安全のために必ず守ること」の項は、安全に関する重要な注意事項を記載して

いますので、必ず守るようにご説明ください。

・・ 物件などで使用者が不在の場合は、発注者（オーナー・ゼネコン）や管理人などに

説明してください。

お客様への説明

・ ・ お客様立ち会いで試運転を行ってください。

スイッチ ON,OFF などの運転手順、安全を確保する

ための正しい使い方についてお客様に説明してくだ

さい。

試運転

水平方向より一本ずつ

確実に差し込む

解除ボタン

信号線

信号線端子台

差し込み穴

皮むき長さ

8～10㎜

アルミ箔テープは

剥き出しにしない

信号線

クリップ（下）

ラ イト ユ ニ ット

信号線端子台

挿入する

　・適合引込み信号線

　　 　φ 0.9 ｍｍ FCPEV-1P 単線

　　　または

　　 　φ 1. 2 ｍｍ FCPEV-1P 単線

　・

信号線のアルミ箔テープ遮へいは

　　 切断し、剥き出しにならない

　　 ようにしてください。

　　 切断処理できない場合は

　　 絶縁処理してください。

　・接続・処理が不完全な場合、

　　動作不良の原因となります。

　・

調光信号が入力されると、

　　

初期照度補正は解除されますが、連続点灯時間はカウントし続けます。

　・ 信号線を信号線端子台から取外すときは、解除ボタンを押す。
