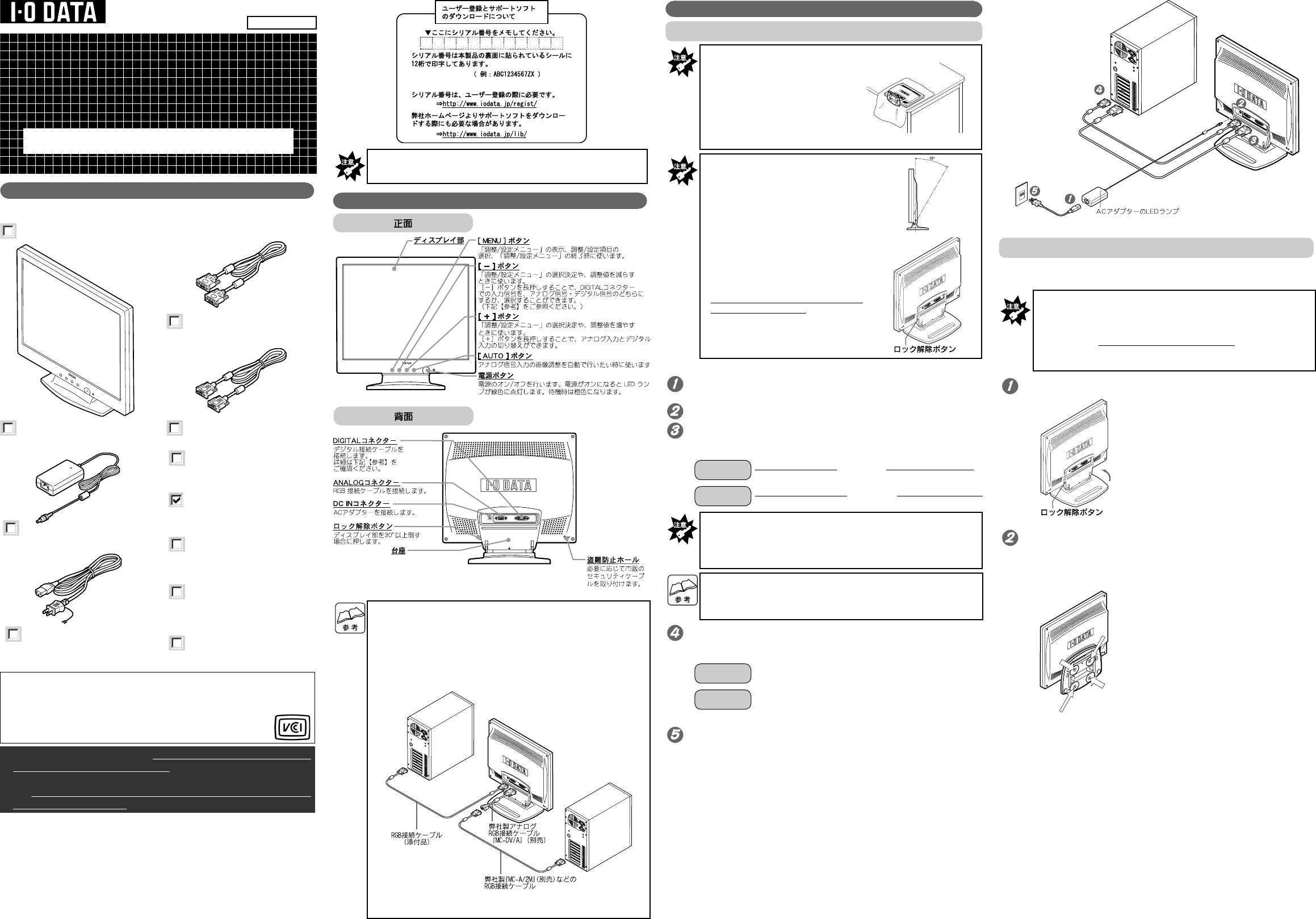

ΩΕ΋ϋ৾ͤͅັ̫ͥ

・作業の際は、下に柔らかい布などを

敷いてください。

・本製品を箱から取り出した時点では

折りたたまれた状態になっています。

台座を起こす場合や折りたたみの際

には若干の力が必要となりますので

ご注意ください。

尚、平らなところでは台座を完全に

起こすことができないため、右の図

のように机の端で行ってください。

・チルト調整について

本製品のディスプレイ部は後に 30°

の範囲で調整してください。この範

囲以上に倒してご使用になると、本

製品が転倒する恐れがあります。

・ロック解除ボタンについて

本製品を箱に収納する場合や、VESA

規格対応アーム等を取り付ける場合

で、30°以上倒す必要がある場合は、

ロック解除ボタンを押しながら、ゆっ

くりと倒してください。



AC ケーブルとACアダプターを接続します。

必ず添付のものをご使用ください。

本製品にACアダプターのコネクターを接続します。

本製品背面に、用途にあった接続ケーブルを接続します。

各接続ケーブルは必ず添付のものを使用し、接続ケーブルのコネクタ

ーは左右のネジできちんと締めてください。

アナログ接続

の場合



RGB接続ケーブルを本製品のANALOGコネクターに

接続します。

デジタル接続

の場合



デジタル接続ケーブルを本製品のDIGITALコネクター

に接続します。

PowerMacintosh

※1

で RGB接続ケーブルをお使いになる場合は、

別途市販の Macintosh 専用変換コネクター

※2

（D-sub15ピン ( メ

ス ) ⇔専用 D-sub15 ピン ( オス )）が必要です。

※ 1：PowerMacintoshG3/G4/G5は除きます。

※ 2：セパレートシンクで使用してください。

アナログ接続とデジタル接続の両方を行うこともできます。例え

ば、パソコンが２台あり、一方がデジタル出力、もう一方がアナ

ログ出力なら、両方を接続し、［＋］ボタンを長押しすることによ

って、切り替えて表示することができます。

接続ケーブルのもう一方をパソコンに接続します。

パソコンの出力コネクター位置は、パソコンの取扱説明書でご確認く

ださい。

アナログ接続

の場合

パソコンのRGB出力コネクターに接続します。

デジタル接続

の場合



パソコンのデジタルディスプレイ出力コネクターに接続

します。

AC ケーブルをコンセントに接続します。

ACアダプターの LED ランプが緑色に点灯します。

ภ͈ಎ͉ͅ

箱の中には以下のものが入っています。

にチェックをつけながら、ご確認ください。

Menu

Auto

-

+

液晶ディスプレイ

(LCD-AD152U）



デジタル接続ケーブル ( 約2.0m)

(DVI-D 規格準拠）



RGB 接続ケーブル ( 約1.5m)

AC アダプター ( 約1.5m)

[MODEL:0217B1248]

AC ケーブル（約1.8m)



LCD シリーズサポートソフト

（CD-ROM）

LCD-AD152U



取扱説明書（本書）



LCD シリーズ取扱説明書

 「必ずお読みください」

『ピックアップリペアサービス』

のご案内

ハードウェア保証書

万一不足品がございましたら、弊社サポートセンターまでご連絡ください。

 この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に

基づくクラスＢ情報技術装置です。この装置は、家庭環境で使用すること

を目的としていますが、この装置がラジオやテレビジョン受信機に近接し

て使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。

※液晶ディスプレイは、表示面上に滅点（点灯しない点）や輝点（点灯し

たままの点）がある場合があります。これは、液晶パネル自体が 99.99

％以上の有効画素と 0.01％の画素欠けや輝点をもつことによるもので

す。故障あるいは不良ではありません。修理交換の対象とはなりません

ので、予めご了承ください。

箱･梱包材は大切に保管し、修理などで輸送の際にご使用ください。

ڎ໐͈ྴઠ͂ܥෝ

Menu Auto

-

+

DC-IN ANALOG DIGITAL

WWW. Iodata.co.jp

DIGITAL コネクターについて

デジタル信号のほか、アナログ信号にも対応する、DVI-I 端子を採用

しています。

アナログ＋デジタル接続に加え、アナログ＋アナログ接続も

可能です。

パソコンが 2 台あり、両方ともアナログ信号での接続をしたい場合

に便利です。

D

C

-

I

N

A

N

A

LO

G

D

I

G

IT

A

L

W

W

W

.

Iodata.co.jp

接続方法等の詳細はオンラインマニュアルをご覧ください。

148287-01

D

C-

IN ANA

LO

G

DIG

I

TA

L

W

WW

.

Io

da

ta.co.jp

ͺȜθͬ৾ͤັ̫ͥ

台座金具を取り外して、VESA 規格に準拠したアームなどの固定器具を取り付け

ることができます。アームや、アーム取り付け用のネジは、あらかじめご用意くだ

さい。

・作業中は、液晶ディスプレイを床などに落としたり、パネルを傷

つけたりしないよう十分ご注意ください。

・作業の際は、下にやわらかい布などを敷いて、パネルに傷がつか

ないようにしてください。

・電源を切り、すべてのケーブルを外した状態で作業を行ってくだ

さい。

・ご用意いただいた固定器具の取扱説明書もご覧ください。

ロック解除ボタンを押しながら、台座をゆっくりと折りたたみ

ます。

用意した固定器具を取り付けます。

右図の矢印部分（４個所）は、アーム取り付け用のネジ穴です。

・

固定用のネジは 4mm × 10mm × 0.7mm ピッチのビスを使用してください。

・本製品の台座金具を除いた質量は約 2.6Kg です。固定金具は 2.6Kg に耐え

られるような 75mm ピッチのものをご用意ください。

以上で作業は完了です。

15 型TFT液晶ディスプレイ

取扱説明書

LCD-AD152U

DC

-I

N

ANAL

O

G

D

IGI

TAL

WWW.

Iod

a

ta.co.jp

DC-IN

A

NALOG

DIGITAL

W

WW

.

Iodata.co.jp

DC-

I

N

ANAL

O

G

D

I

GI

T

AL

WWW

.

Iodata.co.jp

W

W

W

.

Iod

ata

.c

o.jp
