ご使用についてのお知らせ

6 41811

250521-OGR-LXD-01

P260521-OGR-LXD-01

EICL3006DL

／

EICL3508DL

／EICL 4212DL

L E Dシーリングライト

このたびは、お買い上げいただき、まことにありがとうございます。

保管用

共通取扱説明書

リモコンで照明器具が操作できない

照明器具が点灯しない

●使用する前に「安全上の注意」を必ずお読みください。

●この取扱説明書をよくお読みになり、正しくお使いください。

●この取扱説明書はお使いになる方がいつでも見ることができるよう大切に保管してください。

●「保証書」は、「お買い上げ日」「販売店名」の記入を必ず確かめ販売店からお受け取りください。

禁止を示す記号

です。

注意を促す記号

です。

安全上の注意

安全に使用いただくために下記の

事項を必ずお守りください。

図記号の意味

必ず行うことを示す

記号です。

明かりをつける

●使用環境：一般屋内

仕様

※LED モジュール寿命は 40,000 時間です。LED が点灯しなくなるか、光束が 70% に低下するまでのいずれか短い時間を推定したもので、製品

 の寿命を保証するものではありません。

※商品の仕様は予告なく変更することがあります。

●1個の壁スイッチで2台以上の照明器具を操作しないでください。同時に

切り替わらない場合があります。

●付属のリモコンはアイリスオーヤマ製照明器具専用です。他のリモコンを

使用する機器（テレビなど）には使用できません。

●本照明器具の近くで他の赤外線リモコン方式の機器やワイヤレス機器を

使用すると、正常に動作しない場合があります。

●点灯直後や明るさを切り替えた直後などに、リモコン信号を受信しにくく

なる場合があります。その際は少し時間を置いて、再度リモコンを操作し

てください。

●3Dテレビを視聴しているときは、本照明器具のリモコンが反応しにくくな

ることがあります。

●天井や壁、床の材質によっては、リモコンが反応しにくくなることがありま

す。

●ラジオ、ワイヤレス方式の機器はなるべく本照明器具から離して使用して

ください。雑音が入る場合があります。

●照射距離が近い場合、照射面で光むらがでることがあります。

●調色によっては全光束、消費電力、固有エネルギー消費効率が変わる場合

があります。

●本照明器具はリモコンで消灯しても、約0.5Wの電力を消費しています。長

期間使用しない場合は、壁スイッチを切ってください。

●LED照明は、同じ型式・形状の商品でも商品ごとに発光色、明るさが異なる

ことがあります。

●本照明器具は、LED光

源が内部に組み込まれているため、LED光源の交換

はできません。

●停電復帰時や、予期せずにごく短時間の停電が発生した場合、点灯状態

が変わることがあります。

●充電池をリモコンに使用しないでください。操作できないことがあります。

●エアコンの吹き出し口近くへの設置など、温度が高くなる機器の近くに設置

しないでください。また、真下にストーブやコンロなどの発熱機器、温度が

高くなる機器を設置しないでください。故障の原因になります。

●防犯カメラやビデオカメラを介して照射面を見た際、カメラのモニター

や録画画像に縞模様やちらつきが見える場合があります。

誤った取り扱いをすると、人が死亡または重傷を負う

おそれ がある内 容を 示して いま す。

警告

誤 っ た 取 り 扱 い を す る と 、人 が け が を し た り 、物 的 損 害

の発生が想定される内容を示しています。

注意

この商品は、海外では

ご使用になれません。

FORUSEINJAPANONLY.

LED光源を直視しない

目を傷める原因になることがあります。

点灯中・消灯直後は、照明器具に触れない

やけどの原因になることがあります。

破損した場合は使用しない

落下してけがの原因になります。

破損した場合は修理を依頼してください。

調光器を使用しない

破損や発煙の原因になります。

（配線器具の交換は資格が

必 要 で す 。）

交換

「入・切 」専用

火災の原因になります。

可燃物で覆わない

可燃物を被せたり、近づけたりしない

取り付けは確実に行う

落下・破損・けがの原因になりますので、本書にしたがい確実に取り

付けてください。

清掃・取り付け・取り外しの際は必ず電源を切る

感電の原因になります。

異常を感じたら速やかに電源を切る

すぐに電源を切り、お買い上げの販売店またはアイリスコールへお問

い合わせください。

交流100Vで使用する

火災・感電のおそれがありますので、定格電圧以外では使用しないで

ください。

改造や、部品交換をしない

落下・感電・火災などの原因になります。

温度の高い場所で使用しない

火災の原因になります。

屋外や湿気の多い場所で使用しない

故障や感電の原因になります。

取り付けできない天井・配線器具に取り付けない

「取り付けできない天井・配線器具」に記載された場所や配線器具

には取り付けないでください。落下・感電・火災などの原因になり

ます。（配線器具の交換は資格が必要です。）

薬品を使用しない

変形・火災の原因になります。

殺虫剤、かび取り剤などをかけないでください。

水洗いしない

火災・感電の原因になります。

「お手入れについて」を参照し、水につけたり、水をかけたりしない

で清掃してください。

１年に１回は自主点検を実施する

長期間の使用による発煙・発火・感電などの事故を防ぐため、保証書

の「安全チェックシート」を参照し、定期点検を実施してください。

設置後8〜10年経つと、自然に内部劣化が進みます。

※参考使用条件：周囲温度30℃、1日１０時間点灯、

年間3,000時間点灯した場合。

（JISC8105-1解説による）

品  番

定格電源電圧

消費電力

器具光束

EICL3508DL 4000lm（最大点灯時）

定格電源周波数 待機電力

約1.2kg

質量

φ450×H110mm

EICL3006DL 30W

35W

EICL4212DL 5200lm（最大点灯時）42W

50Hz/60HzAC100V

3300lm（最大点灯時）

0.5W

サイズ

壁スイッチをONにしても点灯しない場合は、壁スイッチを短く（1秒以内）操作して点灯状態を切り替えるか、壁スイッチをONにしてリモコンで点

灯してください。

壁スイッチで操作する

■ 壁 スイッチ で 明 かりを つ ける

■壁スイッチで点灯状態を切り替える

壁スイッチ ON：点灯(ラストメモリー)

壁 スイッチを 切 る 前 の 明 か り を 再 現 し ま す。

壁スイッチ OFF：消灯

消灯します。

■明かりをつける

■明るさを変える

①壁スイッチを「ON」

 にする

②リモコンを本体に

 向けてボタンを

 操作する

信号を受信すると本体から

「ピッ」という音がします。

全灯ボタン

消灯ボタン

メモリ点灯／常夜灯ボタン

メモリに記憶されたお好みの明るさで

点灯（メモリ点灯）させたり、常夜灯

を点灯させたりします。

ボタンを押すたびにメモリ点灯→常夜

灯と切り替わります。

※出荷時に記憶されている明かり

 （点灯状態）は全灯です。

100%の明るさで点灯させます。

シーリングライトの明るさを調節します。ボタンを

押すと、「ピッ」と音がします。調光範囲をこえる

と、「ピピッ」と音がします。

明かりを1段階明るくします。

ボタンの長押しで、明るさを連続調節できます。

明かりを消灯させます。

リモコンで操作する

調光ボタン［明るく］

調光ボタン［暗く］

明かりを1段階暗くします。

ボタンの長押しで、明るさを連続調節できます。

調色ボタン［白色(昼光色)］

光の色を1段階白色に近づけます。

ボタンの長押しで光の色を連続調節できます。

調色ボタン［暖色(電球色)］

光の色を1段階暖色に近づけます。

ボタンの長押しで光の色を連続調節できます。

30/50％節電ボタン

常夜灯明・暗ボタン

各光色での最大の明るさの70％/50％

の明るさで点灯させます。

おやすみボタン

おやすみタイマーの設定と解除を行います。

調光ボタンで設定した明るさを記憶させます。

ボタンを押すと、「ピピッ」と音がします。

メモリ点灯ボタンを押したり、壁スイッチで切り替えると再現できます。

※常夜灯のメモリ設定はできません。

メモリ設定ボタン



常夜灯

メモリ点灯

壁スイッチをONにした状態で、短く（1秒以内）スイッチを操作することで、点灯状態を切り替える

ことができます。

明かりを1段階明るく(暗く)します。

常夜灯

全灯

メモリ点灯

おやすみタイマーを使う

リモコンで操作します。設定後、徐々に暗くなり、設定時間（10分または30分）で消灯します。

（5秒以内）

おやすみタイマー10分:おやすみボタンを1回押す

おやすみボタンを1回押す

おやすみタイマーが

10分に設 定され 、

動 作を 始 めます。

おやすみタイマー30分:おやすみボタンを2回押す

おやすみボタンを押す

（1回目）

おやすみボタンを押す（2回目）

おやすみタイマーが

30分に設定され、動作

を始 め ま す。

おやすみタイマー再設定:おやすみボタンを1回または２回押す

おやすみタイマーの動作中に再設定する場合は、もう一度おやすみボタンを押して時間を設定してください。

おやすみタイマー設定前の明るさに戻り、設定された時間で徐々に消灯します。

おやすみボタンを押す

（1回目）

おやすみボタンを押す

（2回目）

（5秒以内）

おやすみタイマー

が10

分に設定され、

動作を始

めます。

おやすみタイマーが30分

に設定され、動作を始め

ます。

おやすみタイマー解除:おやすみボタンを3回押す

メモリ設定ボタン、おやすみボタン以外のボタン（調光ボタン、全灯ボタンなど）を押してもおやすみタイマーは解除されます。

おやすみボタンを押す

（1回目）

おやすみボタンを押す

（2回目）

おやすみボタンを押す

（3回目）

おやすみタイマー

が 解 除 さ れ ま す。

（5秒以内）（5秒以内）

〈点灯状態からのおやすみタイマー動作イメージ〉

〈常夜灯でのおやすみタイマー動作イメージ〉

おやすみタイマーをセット

点灯

消灯

明るさ

設定時間

10分または30分

おやすみタイマーをセット

常夜灯（明）

常夜灯（暗）

3分

明るさ

消灯

設定時間

10分または30分

ご注意

●壁スイッチをOFFにしたり、停電したりすると、

おやすみタイマーは解除されます。

●おやすみタイマーで消灯した場合、再点灯さ

せるには、リモコンで点灯させるか、壁スイッ

チを短く（1秒以内）操作して点灯状態を切り

替えて点灯させてください。

※暗めの常夜灯で設定した場合、明るさは暗め

のまま変わりません。

故障かな?と思ったら

使用中に異常が生じた場合は、修理を依頼される前に本書をよくお読みのうえ、下記の点を確認してください。

考えられる原因状 態 処  置

壁スイッチがOFFになっている。

調色すると暗く感じる

壁スイッチをONにしても点灯しない

明かりが繰り返し変化する

操作していないのに明かりがついたり、

変わったりする

照明器具が「 消 灯 」状 態 に な っ て い る 。

短い停電 などにより、「壁スイッチで点灯状 態を切り替える」

機能が働き、点灯状態が切り替わることがあります。

工場出荷時の試験点灯モードになっている。

ご自分での分解・修理・改造はおやめください。

警告

それでも解決できないときは、お買い上げの販売店、またはアイリスコールにお問い合わせください。

光の色合いによって、最大の明るさは異なります。

全灯時を 100% とすると、電球色、昼光色へ最も調色した時は最大値が約 60% の明るさとなりますが故障ではありません。

リモコンの電池が正しく入っていない。

リモコンの電池が消耗している。

照明器具とリモコンのチャンネルが合っていない。

電池を正しく入れてください。

新しい電池に交換してください。

ご使用にならない時は、壁スイッチを OFF にしてください。

「チャンネルの設定変更について」を参照し、チャンネルを合わせてください。

壁スイッチを ON にしてください。

「壁スイッチで操作する」を参照し、壁スイッチを短く（1 秒以内）操作して点灯

状態を切り替えるか、壁スイッチを ON にしてリモコンで切り替えてください。

「壁スイッチで操作する」を参照し、壁スイッチを短く（1 秒以内）操作して点灯

状態を切り替えるか、壁スイッチを ON にしてリモコンで切り替えてください。

壁スイッチを OFF にするか、リモコンのメモリ設定ボタンとおやすみボタン

を同時に 5 秒以上押して、試験点灯モードを解除してください。

禁止 禁止

必ず実施

必ず実施

評価

このマニュアルの詳細

エルソニック EICL3508DL ランプ に紙のマニュアルがあると便利だと理解しています。 マニュアルは当社 Web サイトからいつでもダウンロードして、ご自身で印刷していただけます。 オリジナルのマニュアルが必要な場合は、Elsonic にお問い合わせいただくことをお勧めします。 オリジナルのマニュアルを提供してくれるかもしれません。 エルソニック EICL3508DL ランプ の別の言語のマニュアルをお探しですか? 当社のホームページでご希望の言語を選択し、モデル番号を検索して入手可能かどうかを確認してください。

仕様

エルソニック ランプ のすべてのマニュアル
ランプ のその他のマニュアル

エルソニック EICL3508DL ランプ に関するよくある質問

当社のサポートチームは有用な製品情報とよくある質問への回答を検索します。よくある質問に誤りがある場合は、お問い合わせフォームを介してお知らせください。

関連製品

説明書

エルソニック EICL4212DL ランプ

説明書

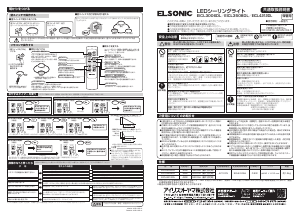

エルソニック EICL3006DL ランプ
